Grand Line · Фальцевая кровля

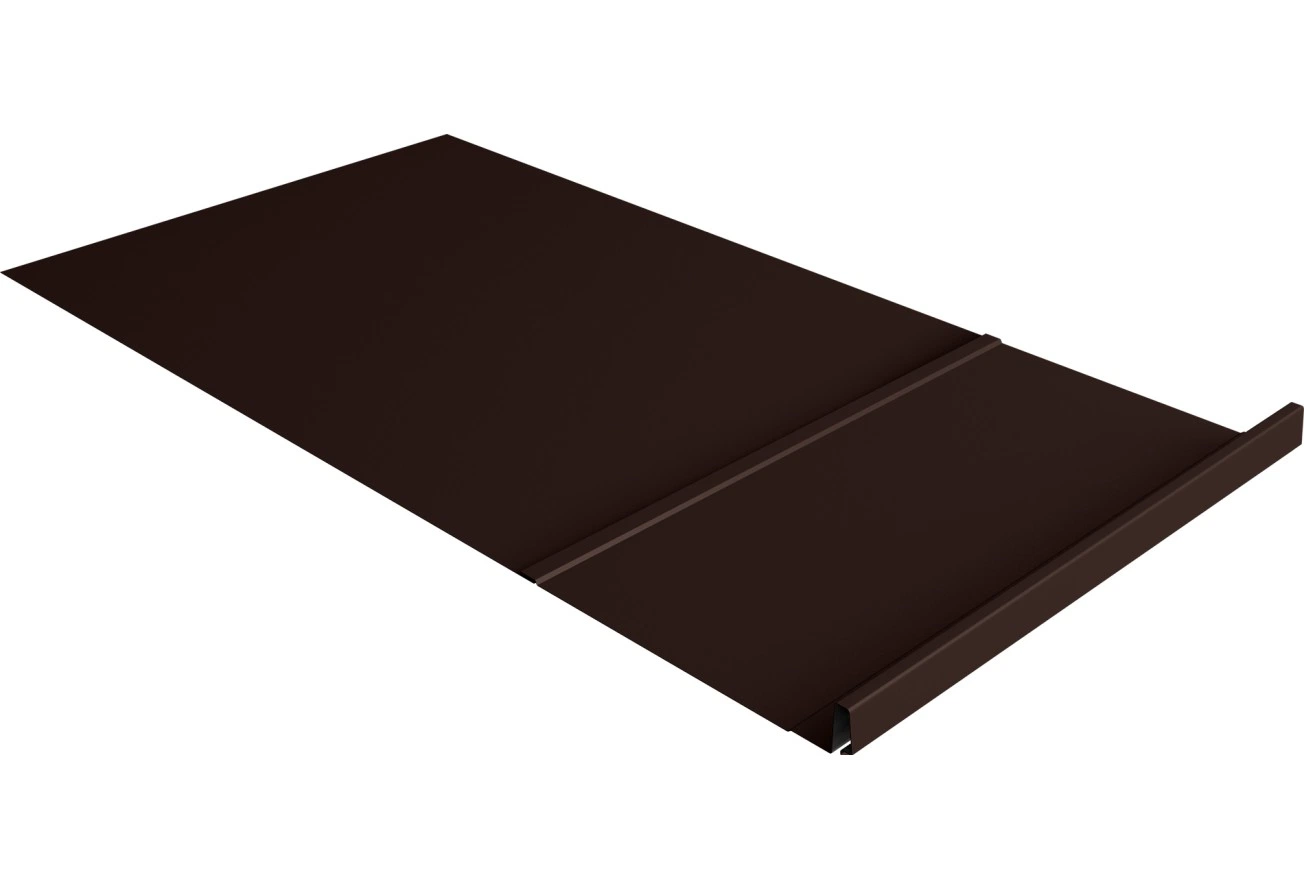

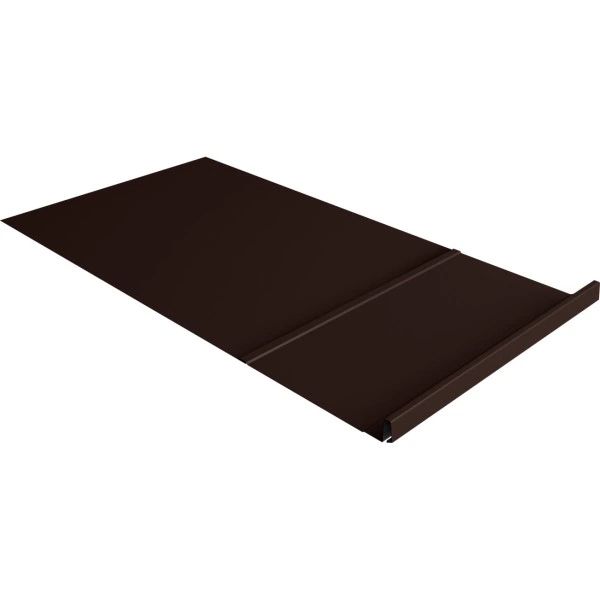

Правый элемент обхода Кликфальц Про.
Решение для сложного примыкания.
Боковое примыкание к трубе или мансардному окну, когда ширины штатной кровельной панели недостаточно для обхода. Правое исполнение для соответствующей стороны узла.
Геометрия и совместимость
- Сторона элемента
- Правый
- Длина детали
- 2000 мм

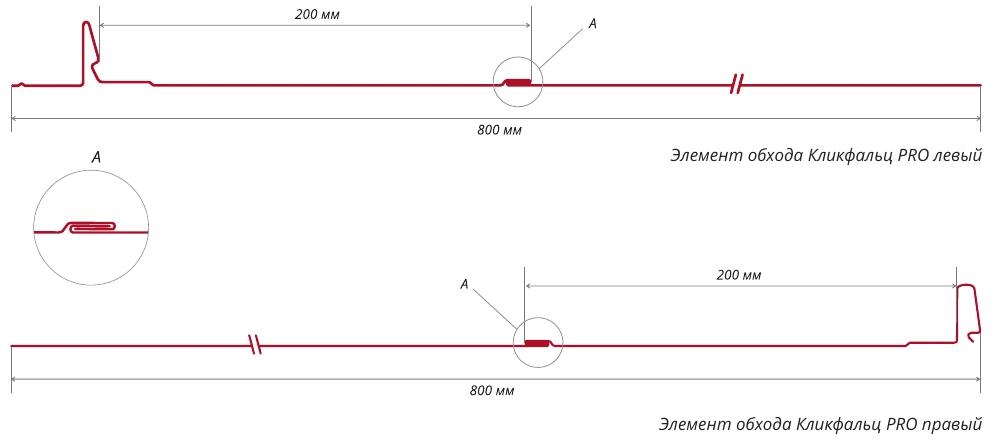

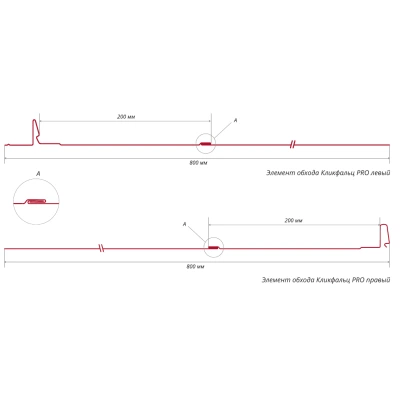

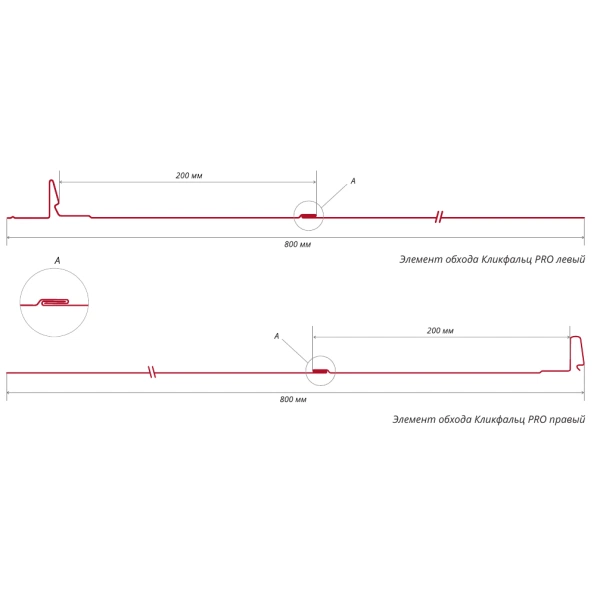

- Ширина сечения по схеме
- 800 мм
- Толщина металла
- 0,5 мм
- Тип продукции
- Кликфальц® Dоublе Pro; Кликфальц® Про
Материал и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Сатин матовый ТХ
- Цвет
- RAL 8017
- Цветовой оттенок
- темно-коричневый
- Текстура поверхности
- текстурированная
- Блеск поверхности
- матовая
- Обратная сторона
- эпоксидная серая/RAL 1015
Условие применения: до 60 см
Производитель допускает применение элемента, когда расстояние до трубы не превышает 60 см. До заказа сопоставьте расположение трубы или окна, раскладку панелей и фактическую геометрию бокового примыкания.
Как выбрать сторону
Левую деталь используют, когда проблемное примыкание находится слева от трубы или окна, правую — когда оно находится справа. Сторону выбирают по расположению узла на кровле, а не по цвету или внешнему сходству профилей.

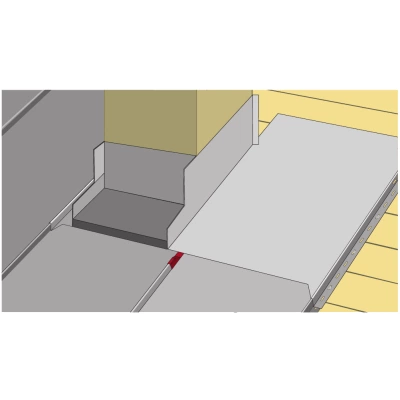

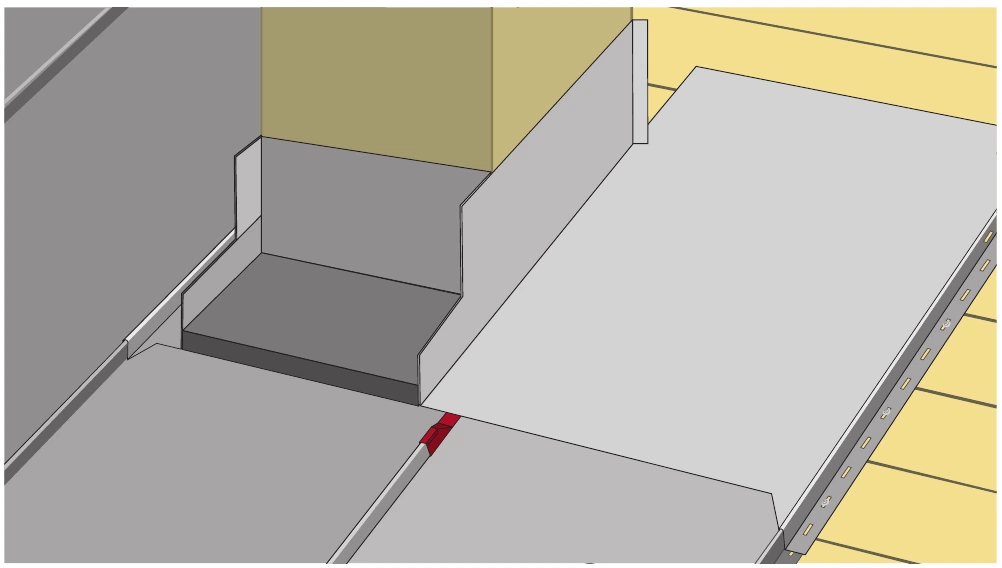

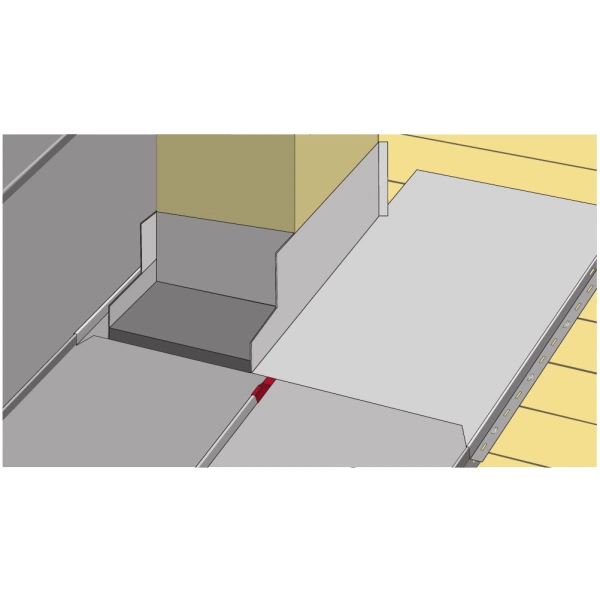

Правое примыкание у трубы
Подготовку нижней панели и элемента выполняют по схеме обхода трубы. Если верхний торец замка нижней панели остается открытым, его закрывают изготовленной по выкройке заглушкой, заведенной под элемент обхода. Заглушка представляет отдельную деталь узла.
Подготовка и сборка узла
Перед монтажом проверьте направление замков, раскладку панелей и сопряжение с примыкающей деталью. Элемент помогает выполнить боковой участок обхода; остальные примыкания трубы или оклад окна комплектуют по схеме соответствующего узла.
Способ крепления, гидроизоляцию и герметизацию согласуют с кровельной системой и проектом. Сохраняйте защитные слои при подрезке и исключайте повреждение поверхности инструментом и металлической стружкой.
Подбор поверхности
Для цельного внешнего вида сверяйте точное покрытие, код цвета, текстуру и блеск кровельных панелей. Одинаковый цвет может встречаться у разных покрытий и фактур.
Защита металла
- Защитный слой (г/м2)
- Zn 180
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 25
- Стойкость к УФ
- RUV3
Гарантии выбранного покрытия
- Гарантия на внешний вид
- 15 лет
- Гарантия на технические характеристики
- 25 лет
- Гарантия на сквозную коррозию
- 25 лет, по условиям производителя
Сроки применяются по условиям производителя для конкретного покрытия с учетом хранения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена относится к одному элементу обхода длиной 2000 мм. Кровельные панели, остальные примыкания, крепеж и материалы гидроизоляции подбирают отдельно по конструкции узла.
