Grand Line · Фальцевая кровля
Кликфальц Про в02.
Высокий замок. Четкие линии.

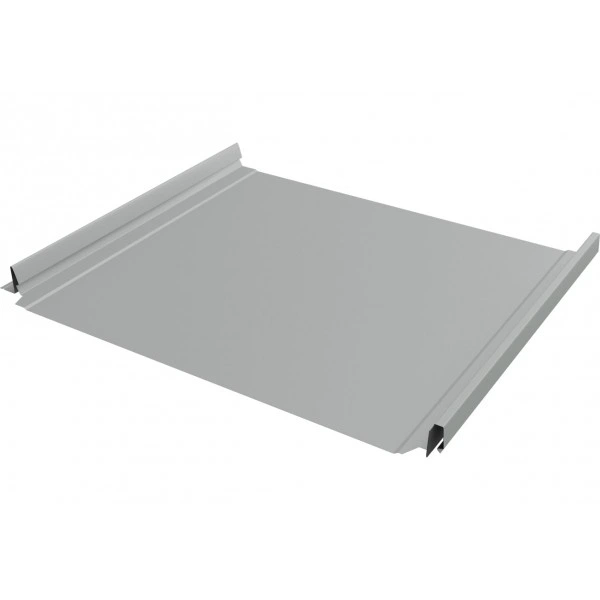

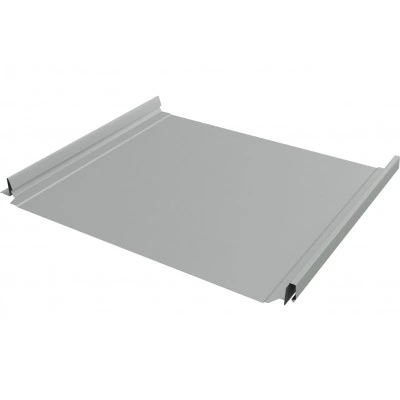

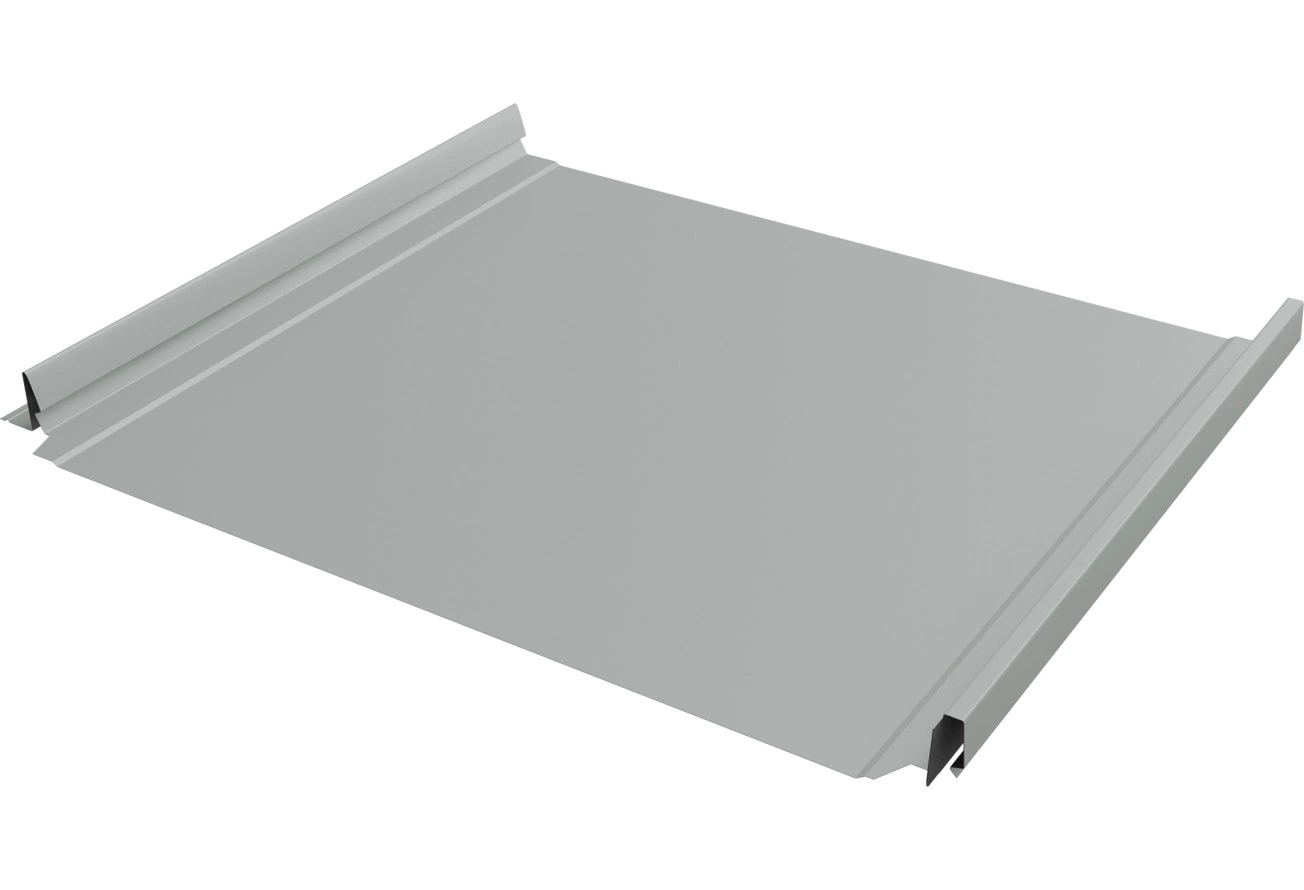

Панель с увеличенной высотой замка и заводской подготовкой карнизного загиба. Геометрия профиля помогает уменьшить проявление волнистости; внешний вид зависит также от покрытия, толщины металла и ровности основания. Это исполнение: металл 0,5 мм, покрытие Сатин, цвет RAL 9006.
Геометрия картины
- Профиль
- Кликфальц Про в02
- Серия
- в02
- Высота замка (мм)
- 32
- Ширина общая (мм)
- 515
- Ширина рабочая (мм)
- 483
- Длина изделия
- 0,80 - 12,00 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
- Угол наклона кровли, °
- от 10
Материал и отделка
- Толщина (мм)
- 0,5
- Покрытие
- Сатин
- Цвет
- RAL 9006
- Цветовой оттенок
- белый
- Блеск поверхности
- глянцевая
- Текстура поверхности
- гладкая
- Обратная сторона
- эпоксидная серая
Защита выбранного покрытия
- Защитный слой (г/м2)
- Zn 100-140
- Толщина покрытия (мкм)
- 25
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Толщина металла, защитный слой, поверхность и обратная сторона относятся к выбранному исполнению. Для соседних картин и доборных элементов сверяйте покрытие и точное обозначение цвета.
Что учесть при выборе и расчете
Рабочая ширина определяет закрываемую площадь, общая — габарит панели. Доступные длины изготовления согласуют с конкретным заводом; для расчета ската учитывают карнизный загиб, примыкания и возможное наращивание.
Если скат измерен по установленной обрешетке от нижнего до верхнего края, текущая схема Pro и Double Pro предусматривает картину на 60 мм длиннее этого размера для карнизного узла.
При наращивании Pro на скате схема предусматривает добавление 160 мм к суммарной длине панелей. Раскладку и место соединения согласуют до заказа.
На плоских участках фальцевой картины может проявляться волнистость, связанная с напряжениями металла, основанием и температурными изменениями. Для более спокойного визуального результата производитель рекомендует матовые покрытия, металл 0,5 мм и шумоизолирующую ленту; это не заменяет подготовки ровной обрешетки.

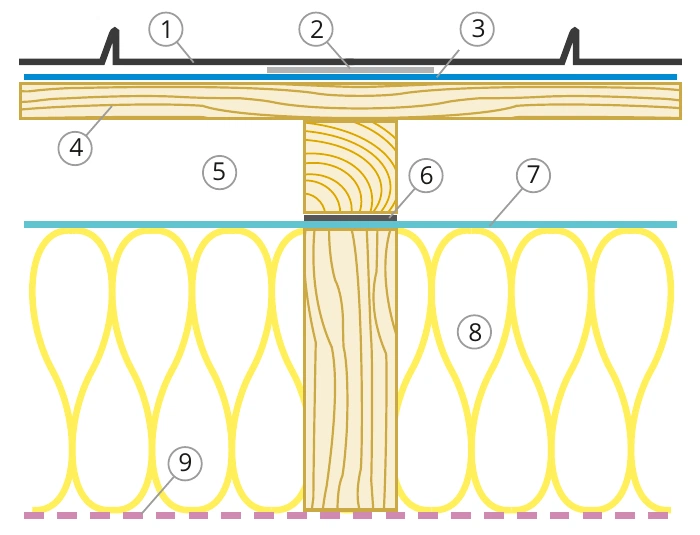

Уклон и обрешетка
В профильной схеме ниже указано расстояние между досками, а не шаг по их центрам. Основание, крепеж, снеговые и ветровые нагрузки рассчитывают для здания.
- 10–16°
- Сплошная обрешетка
- 16–20°
- 50 мм
- 20–35°
- 100 мм
- 35–45°
- 150 мм
- 45–70°
- 200 мм
- 70–90°
- 300 мм
Табличная схема рассматривает доску 25 мм. Для сплошного настила инструкция допускает доску 20 мм при расстоянии между стропилами менее 700 мм либо влагостойкую фанеру не тоньше 18 мм. Влажность доски — до 20%, зазор между элементами настила — 3–5 мм; разделительный слой обязателен. Основание проверяют на ровность до укладки картин.
Вентиляция и снижение шума
Профильная схема предусматривает вентилируемый канал высотой не менее 50 мм. Под каждую картину производитель указывает шумоизолирующую ленту толщиной 3 мм независимо от типа обрешетки.
Подкровельную гидроизоляцию заводят на всю ширину ската, включая торцевые свесы. Для разделительного слоя в этой схеме запрещены пространственные объемные мембраны; состав слоев согласуют с проектом кровли.
Замок и скрытое крепление
Панели закрепляют к основанию через монтажную кромку, затем соединяют соседние картины защелкиванием замка. Крепеж не должен жестко зажимать металл и ограничивать его температурные перемещения; крепление подбирают под материал основания и узел кровли.
На карнизе, коньке, торцах и в ендовах применяют соответствующие планки и приемные элементы. Для замков, вентиляции и свободного перемещения панели сохраняют предусмотренные профильной схемой зазоры.
Трубы и примыкания
Проход трубы требует отдельного примыкания с отводом воды выше прохода, нижним фартуком и боковыми элементами. Узел подбирают под форму трубы, расположение замков и состав кровли; детали прохода рассчитывают отдельно от основных картин.
Доставка, хранение и обработка
Длинные картины перемещают с поддержкой по длине, не допуская перегибов и волочения. Продукцию защищают от осадков и прямого солнца; состояние упаковки и поверхности проверяют при приемке.
Защитную пленку снимают до установки, срок ее хранения на изделии ограничен 30 днями после получения заказа. Абразивная резка угловой шлифмашиной запрещена: для обработки выбирают инструмент, сохраняющий защитное покрытие.
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 10 лет
- Гарантия на технические характеристики
- 20 лет
- Гарантия на сквозную коррозию
- 20 лет, по условиям производителя
Сроки на внешний вид и технические характеристики могут различаться. Действуют условия производителя для указанного покрытия с учетом назначения, монтажа и эксплуатации.
