Grand Line · Фальцевая кровля

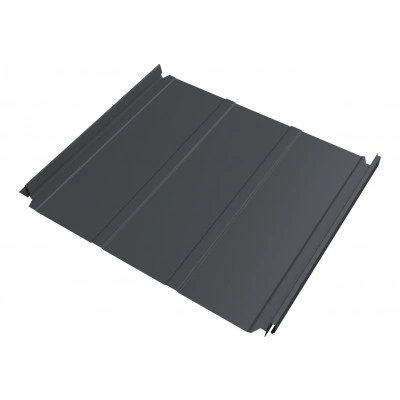

Кликфальц Double Pro Лайн.
Свобода направления монтажа.
Заводская подготовка под карнизный загиб и заглушки замков выполнены с двух сторон. Панели позволяют вести монтаж как справа налево, так и слева направо; это удобно при планировании скатов с ендовами. Это исполнение: металл 0,5 мм, покрытие Полидэкстер TwinColor, цвет RAL 7024.
Геометрия картины
- Профиль
- Кликфальц Double Pro Лайн
- Высота замка (мм)
- 33
- Ширина общая (мм)
- 510
- Ширина рабочая (мм)
- 468
- Длина изделия
- 0,50 - 12,50 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
- Угол наклона кровли, °
- от 10
Материал и отделка
- Толщина (мм)
- 0,5
- Покрытие
- Полидэкстер TwinColor
- Цвет
- RAL 7024
- Цветовой оттенок
- темно-серый
- Обратная сторона
- TwinColor
Защита выбранного покрытия
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Толщина металла, защитный слой, поверхность и обратная сторона относятся к выбранному исполнению. Для соседних картин и доборных элементов сверяйте покрытие и точное обозначение цвета.
Что учесть при выборе и расчете
Рабочая ширина определяет закрываемую площадь, общая — габарит панели. Доступные длины изготовления согласуют с конкретным заводом; для расчета ската учитывают карнизный загиб, примыкания и возможное наращивание.
Если скат измерен по установленной обрешетке от нижнего до верхнего края, текущая схема Pro и Double Pro предусматривает картину на 60 мм длиннее этого размера для карнизного узла.
На плоских участках фальцевой картины может проявляться волнистость, связанная с напряжениями металла, основанием и температурными изменениями. Для более спокойного визуального результата производитель рекомендует матовые покрытия, металл 0,5 мм и шумоизолирующую ленту; это не заменяет подготовки ровной обрешетки.
Уклон и обрешетка
В профильной схеме ниже указано расстояние между досками, а не шаг по их центрам. Основание, крепеж, снеговые и ветровые нагрузки рассчитывают для здания.
- 10–16°
- Сплошная обрешетка
- 16–20°
- 50 мм
- 20–35°
- 100 мм
- 35–45°
- 150 мм
- 45–70°
- 200 мм
- 70–90°
- 300 мм

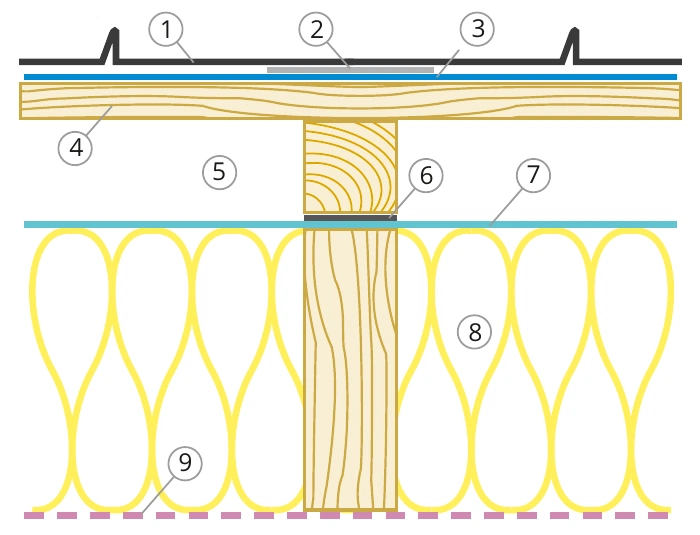

Табличная схема рассматривает доску 25 мм. Для сплошного настила инструкция допускает доску 20 мм при расстоянии между стропилами менее 700 мм либо влагостойкую фанеру не тоньше 18 мм. Влажность доски — до 20%, зазор между элементами настила — 3–5 мм; разделительный слой обязателен. Основание проверяют на ровность до укладки картин.
Вентиляция и снижение шума
Профильная схема предусматривает вентилируемый канал высотой не менее 50 мм. Под каждую картину производитель указывает шумоизолирующую ленту толщиной 3 мм независимо от типа обрешетки.
Подкровельную гидроизоляцию заводят на всю ширину ската, включая торцевые свесы. Для разделительного слоя в этой схеме запрещены пространственные объемные мембраны; состав слоев согласуют с проектом кровли.
Замок и скрытое крепление
Панели закрепляют к основанию через монтажную кромку, затем соединяют соседние картины защелкиванием замка. Крепеж не должен жестко зажимать металл и ограничивать его температурные перемещения; крепление подбирают под материал основания и узел кровли.
На карнизе, коньке, торцах и в ендовах применяют соответствующие планки и приемные элементы. Для замков, вентиляции и свободного перемещения панели сохраняют предусмотренные профильной схемой зазоры.
Трубы и примыкания
Проход трубы требует отдельного примыкания с отводом воды выше прохода, нижним фартуком и боковыми элементами. Узел подбирают под форму трубы, расположение замков и состав кровли; детали прохода рассчитывают отдельно от основных картин. Производитель также рассматривает финский вариант обхода: выбранную схему согласуют до раскроя картин и заказа доборных элементов.
Доставка, хранение и обработка
Длинные картины перемещают с поддержкой по длине, не допуская перегибов и волочения. Продукцию защищают от осадков и прямого солнца; состояние упаковки и поверхности проверяют при приемке.
Защитную пленку снимают до установки, срок ее хранения на изделии ограничен 30 днями после получения заказа. Абразивная резка угловой шлифмашиной запрещена: для обработки выбирают инструмент, сохраняющий защитное покрытие.
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 15 лет
- Гарантия на технические характеристики
- 25 лет
Сроки на внешний вид и технические характеристики могут различаться. Действуют условия производителя для указанного покрытия с учетом назначения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за квадратный метр и действует при объеме партии от 8 м². Для меньшего объема условия расчета согласуют по заказу. Основание, мембраны, ленты, крепеж и доборные элементы рассчитывают отдельно по устройству кровли.
