Четверник конька.
Четыре хребта — единый узел.

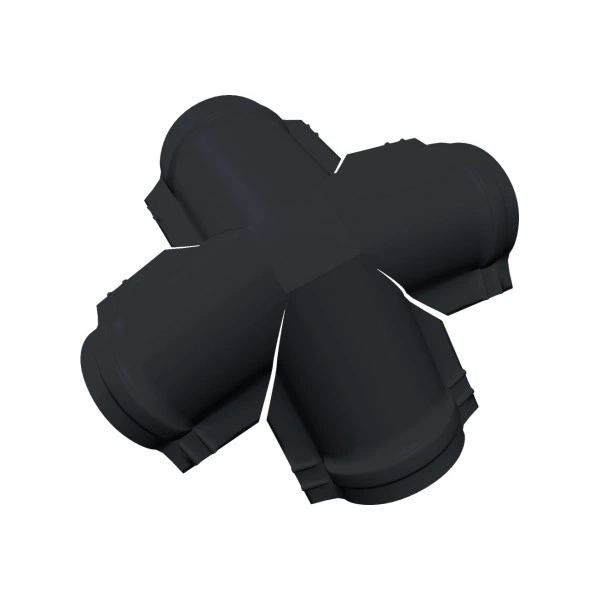

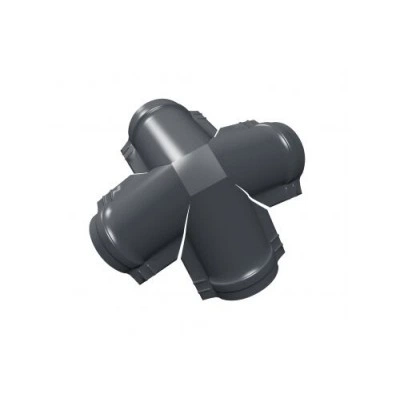

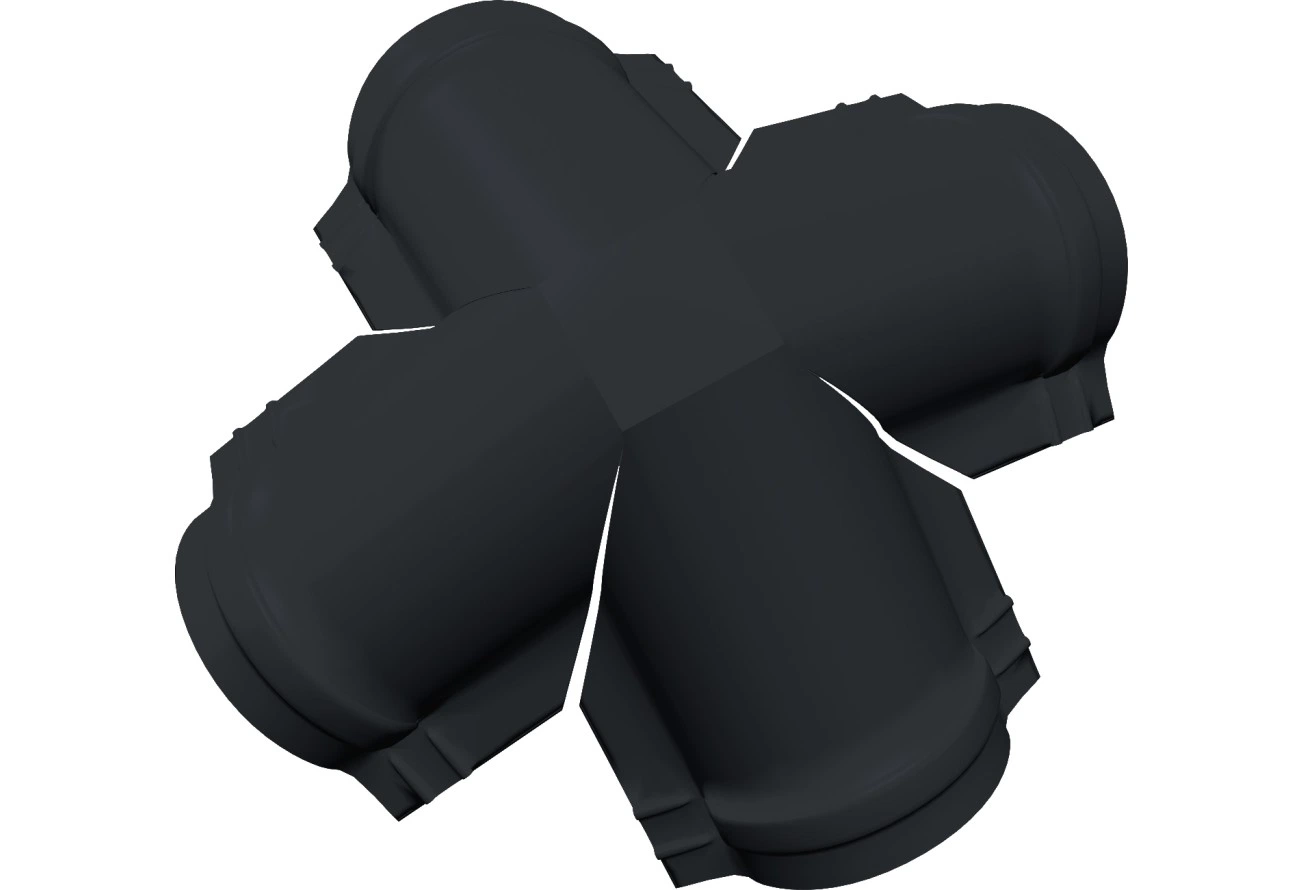

Соединяет четыре хребта в верхней точке шатровой кровли. Фасонная деталь оформляет сходящиеся полукруглые коньки в единый узел.
Форма и совместимость
- Исполнение
- Для большого полукруглого конька
- Соединяемые направления
- 4
- Длина детали
- 625 мм
- Толщина металла
- 0,5 мм
Материал и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- PurLite матовый
- Цвет
- RAL 7024
- Цветовой оттенок
- темно-серый
- Текстура поверхности
- текстурированная
- Блеск поверхности
- матовая
- Обратная сторона
- эпоксидная серая/RAL 1015
- Пленка
- с пленкой
Геометрия соединения

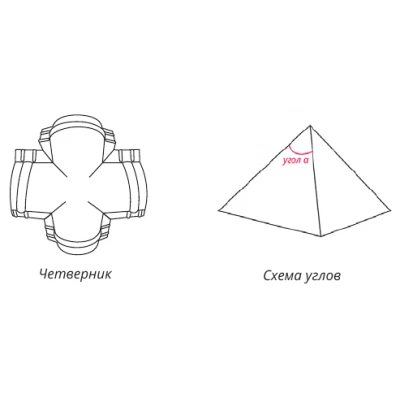

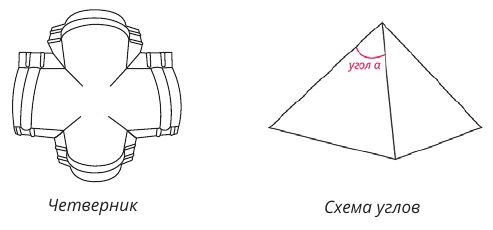

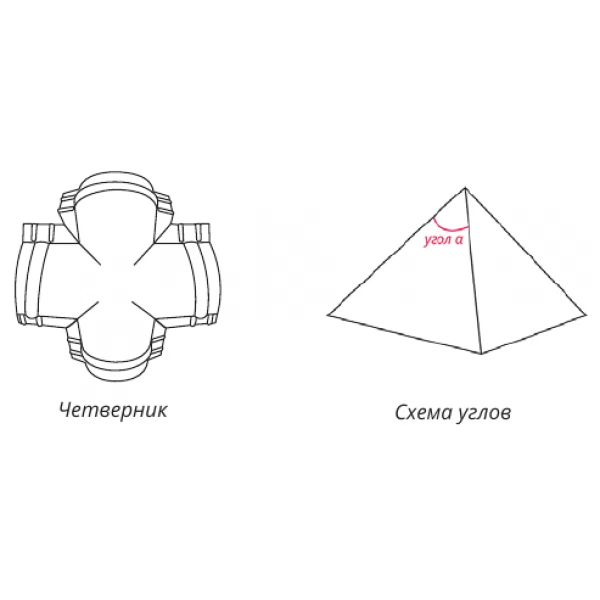

Четверник применяется на стыке четырех хребтов шатровой кровли при углах между хребтами 60–90° по монтажной схеме.
До заказа сопоставьте углы кровли и поперечное сечение коньковых планок с выбранным соединительным элементом. Малый и большой типоразмеры подбираются к своей системе конька.
Подбор поверхности
Сверяйте точное название покрытия, цвет, текстуру и блеск соседних коньковых планок. Одинаковый код RAL может встречаться у разных поверхностей. Толщина металла и защитного слоя относятся к выбранному исполнению.
Монтаж сложного стыка
В месте соединения выполняют дополнительную гидроизоляцию. Деталь устанавливают поверх коньковых планок, согласуют с углом наклона вальмы и фиксируют саморезами или заклепками. Стыки герметизируют совместимым кровельным герметиком по устройству узла.
Для четверника производитель предусматривает монтаж по аналогии с Y-образным соединением. Количество и расположение точек крепления выбирают по проекту кровли и фактической геометрии сопряжения.
Вентиляция кровли
Сохраните предусмотренную подкровельную вентиляцию: приток воздуха у карниза и выход у верхних узлов. Соединительная деталь оформляет стык, а вентиляционные элементы и защиту от задувания снега выбирают по конструкции кровли.
Защитные слои этого исполнения
- Защитный слой (г/м2)
- Zn 180
- Основа покрытия
- полиуретан
- Толщина покрытия (мкм)
- 35
- Стойкость к УФ
- RUV3
Гарантии покрытия
- Гарантия на внешний вид
- 15 лет
- Гарантия на технические характеристики
- 30 лет
Сроки применяются по условиям производителя для конкретного покрытия с учетом хранения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за один соединительный элемент. Коньковые планки, крепеж, герметик и гидроизоляционные материалы комплектуют отдельно по устройству кровли.
