Grand Line · Сегментные кожухи труб
Планка сегментного кожуха 150 мм.
Основа облицовки короба.

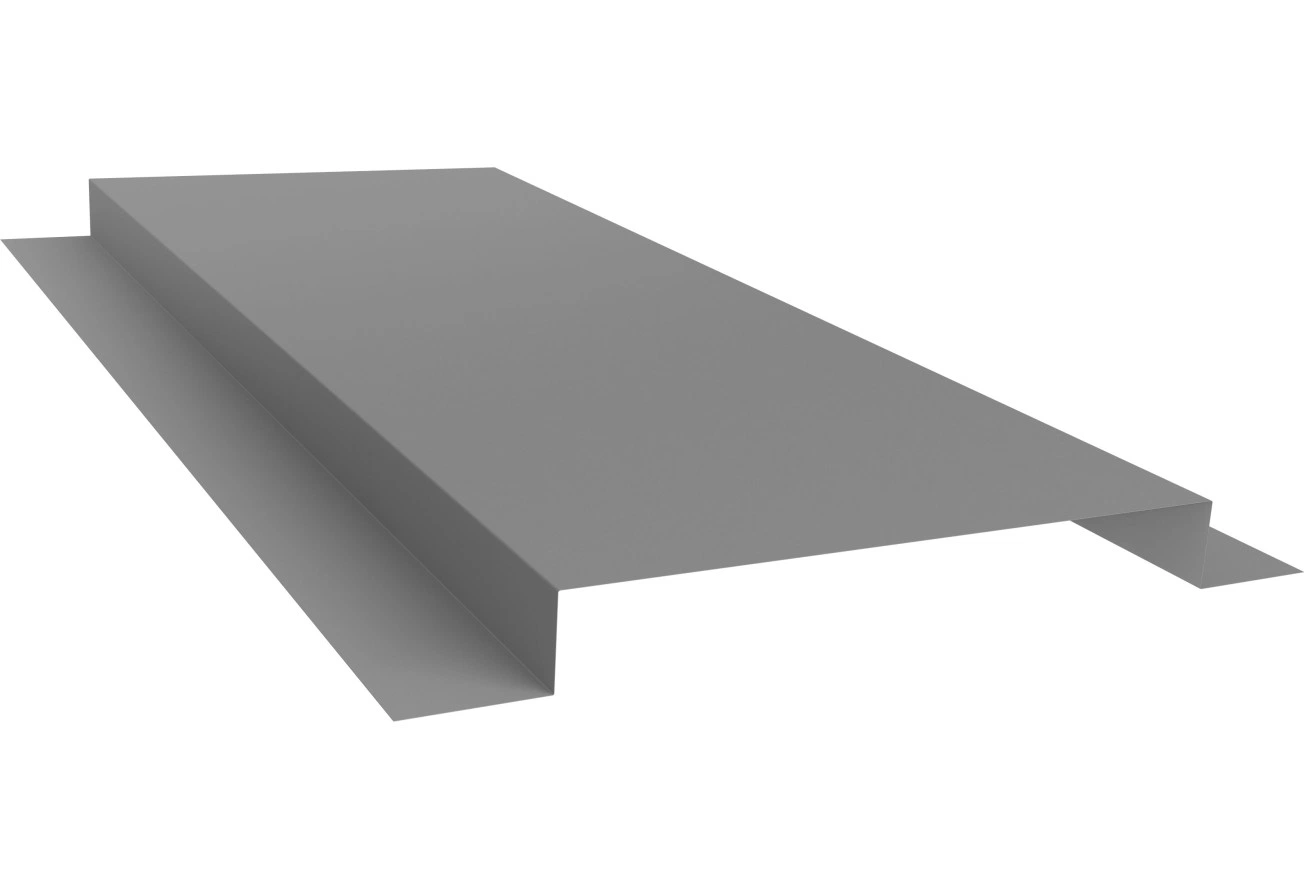

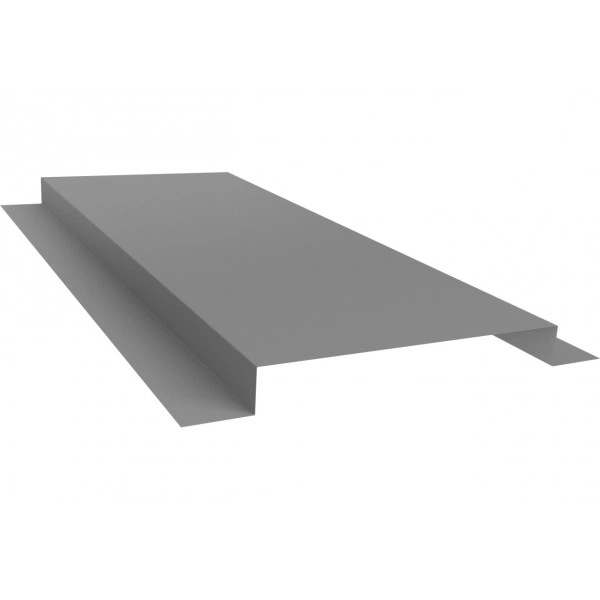

Профилированная планка для сборки наружного сегментного кожуха трубы. Формирует плоскость облицовки, а профиль с центральной полкой 150 мм согласуется с угловыми и завершающими элементами системы.
Размеры и назначение
- Исполнение
- Планка кожуха, профиль 150
- Длина одной детали
- 1200 мм
- Толщина металла
- 0,45 мм
Металл и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Полиэстер
- Цвет
- RAL 9006
- Текстура поверхности
- гладкая
- Блеск поверхности
- глянцевая
- Обратная сторона
- эпоксидная серая

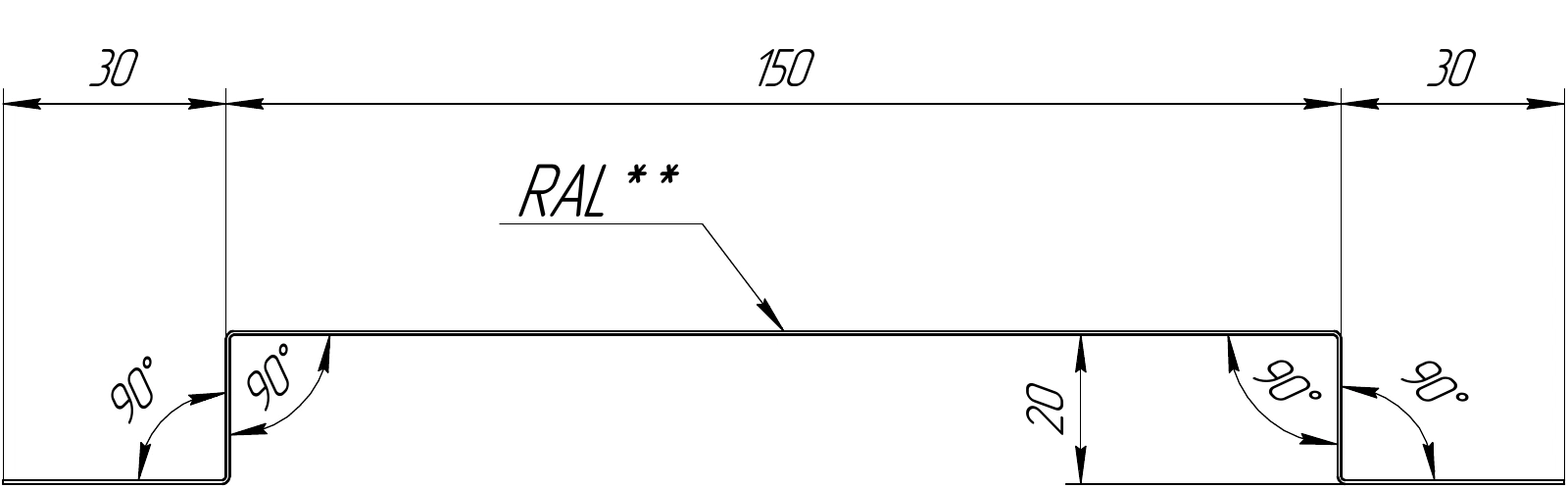

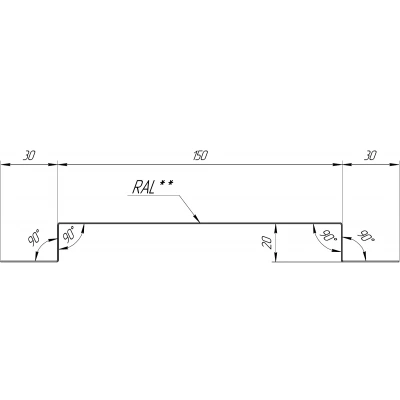

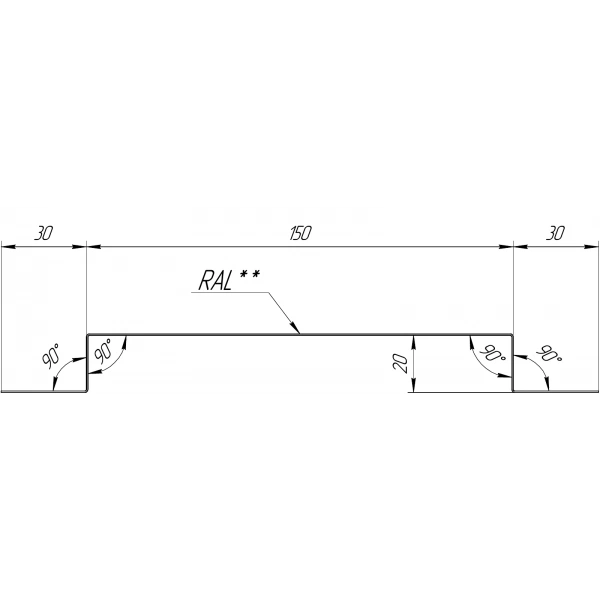

Сечение профиля 150
- Центральная полка
- 150 мм
- Боковые полки
- 30 и 30 мм
- Глубина профиля
- 20 мм
- Углы сгибов
- 90°
Размеры 30–150–30 мм описывают поперечное сечение планки. Продольная длина этого исполнения составляет 1200 мм. Количество элементов рассчитывают по размерам каждой грани короба и предусмотренной схеме соединений.
Сборка сегментного кожуха
Система собирается на месте из отдельных профилированных деталей. Планки облицовки, внешние углы, отливы и верхнее завершение подбирают по размерам трубы, покрытию и конструкции узла. Каждая позиция имеет свою длину и цену за одну деталь.
До заказа учитывают наружный контур трубы, обрешетку и элементы отделки. При подборе дымника для сегментного кожуха производитель предусматривает их дополнительный учет и еще 20 мм на каждую сторону дымника. Этот припуск относится к верхнему завершению, а не к изменению длины выбранной планки.
Защитные слои выбранного исполнения
- Защитный слой (г/м2)
- Zn 60-100
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 25
- Стойкость к УФ
- RUV3
Для соседних деталей сверяют точное название покрытия, код цвета, текстуру и блеск. Обратная сторона металла также зависит от исполнения и учитывается при подборе видимых примыканий.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за одну планку длиной 1200 мм. Количество остальных элементов сегментного кожуха рассчитывают отдельно по конструкции и размерам узла.
