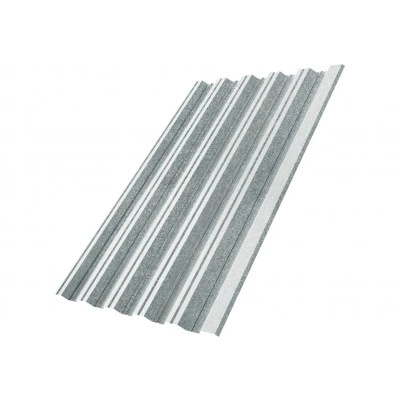

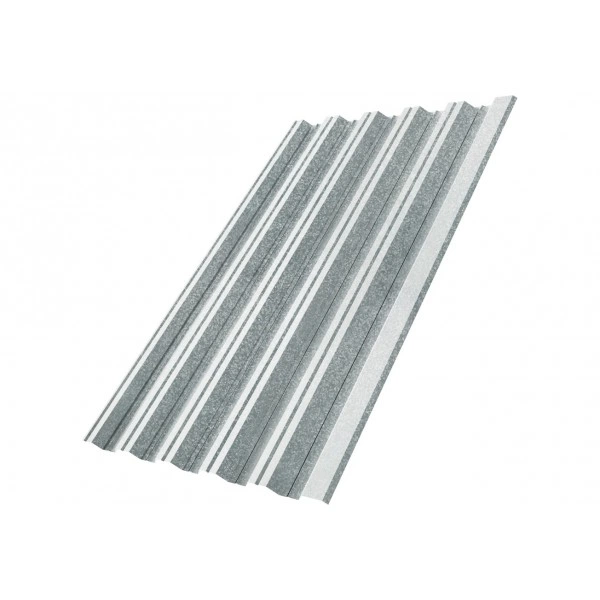

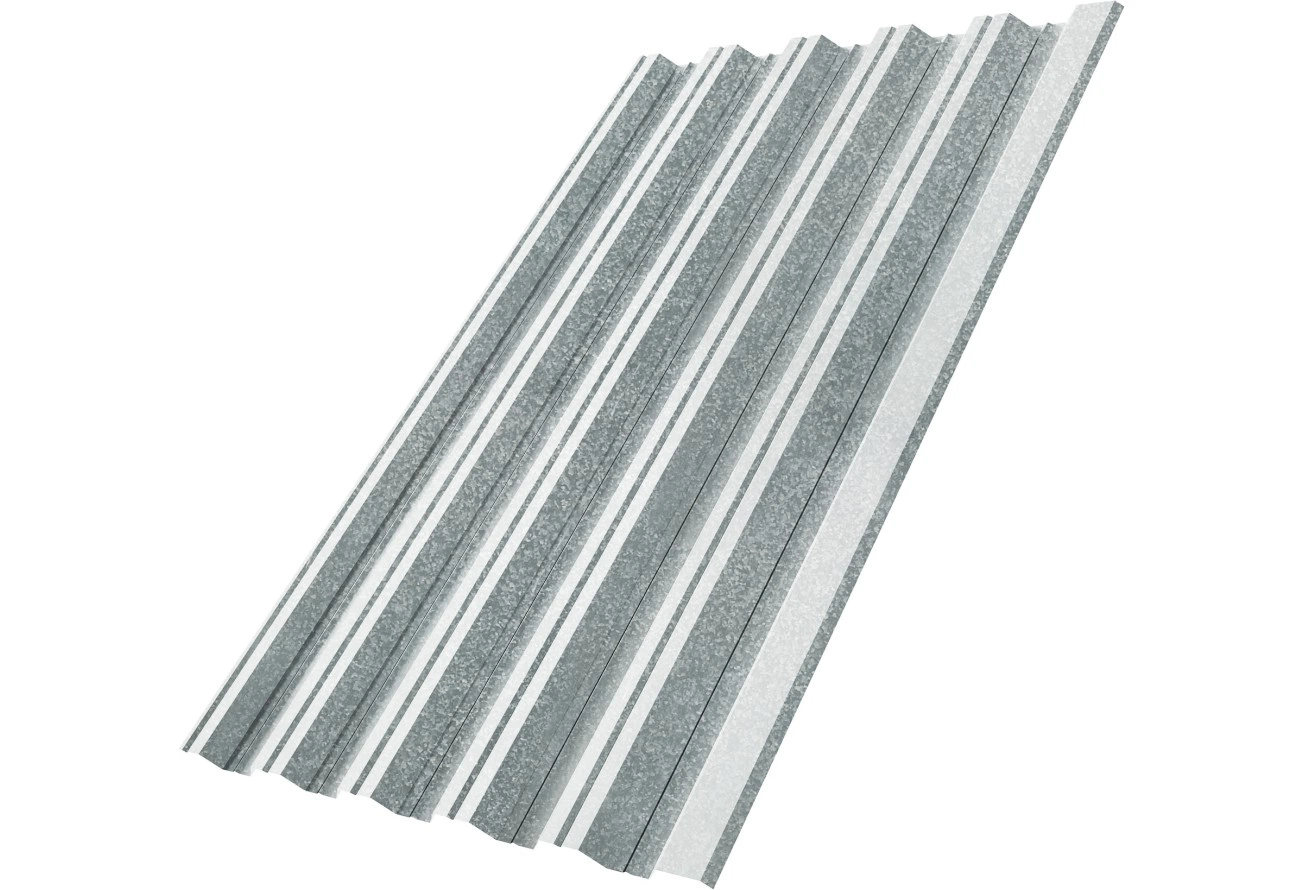

Профнастил НС35R.
Геометрия кровли.
Профилированный лист Grand Line для кровельных конструкций. Толщину стали, длину листов и шаг опор определяют по проекту и расчетным нагрузкам. Это исполнение: толщина — 0,35 мм; покрытие — Цинк; цвет — Цинк.
Профиль и применение
Геометрия профиля формирует рисунок поверхности. При расчете площади учитывайте рабочую ширину листов, размеры скатов, продольные и поперечные нахлесты. Выраженный профиль подходит для проектов, где значение имеют геометрия листа и расчетная работа конструкции. Высота волны сама по себе не заменяет проверку несущей способности.
Размеры и геометрия
- Высота профиля (мм)
- 35
- Длина изделия
- 0,50 - 13,50 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
- Ширина общая (мм)
- 1060
- Ширина рабочая (мм)
- 1000
- Толщина (мм)
- 0,35
- Угол наклона кровли, °
- от 12
Поверхность и отделка
- Материал
- оцинкованная сталь
- Покрытие
- Цинк
- Цвет
- Цинк
Материал и защитные слои
Основа изделия — оцинкованная сталь, толщина металла 0,35 мм. Наружное покрытие — Цинк. Защитный слой: Zn 60-100 г/м².
- Защитный слой (г/м2)
- Zn 60-100
Гарантии этого исполнения
- Гарантия на технические характеристики
- 6 месяцев
Сроки действуют с учетом условий производителя по монтажу, эксплуатации и области применения изделия.
Что учесть перед заказом
Сопоставьте профиль, толщину стали, рабочую ширину и длину листов со схемой раскладки. Проверьте направление покрытия, совместимость доборных элементов и крепежа. Ограничения длины могут зависеть от завода изготовления.
При уклоне ската менее 20° Grand Line рекомендует дополнительно герметизировать продольные и поперечные стыки бутил-каучуковой лентой. Это условие необходимо учесть при подборе материалов для монтажа.
