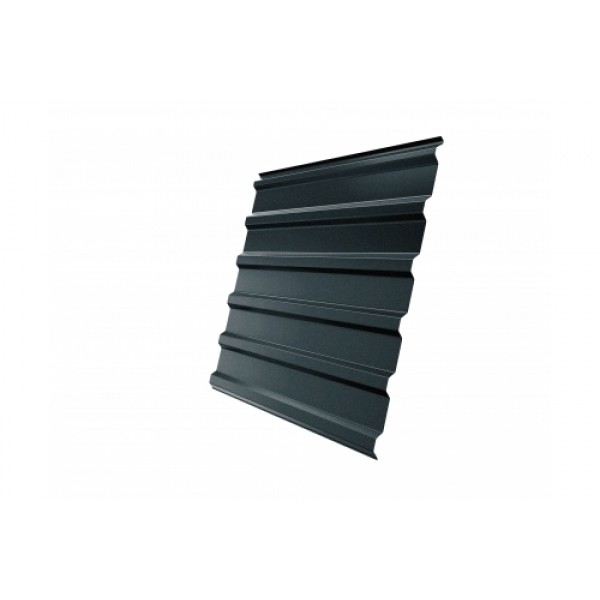

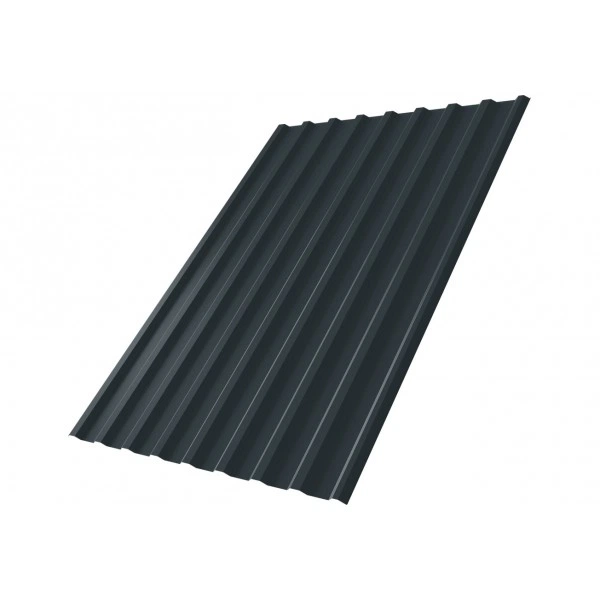

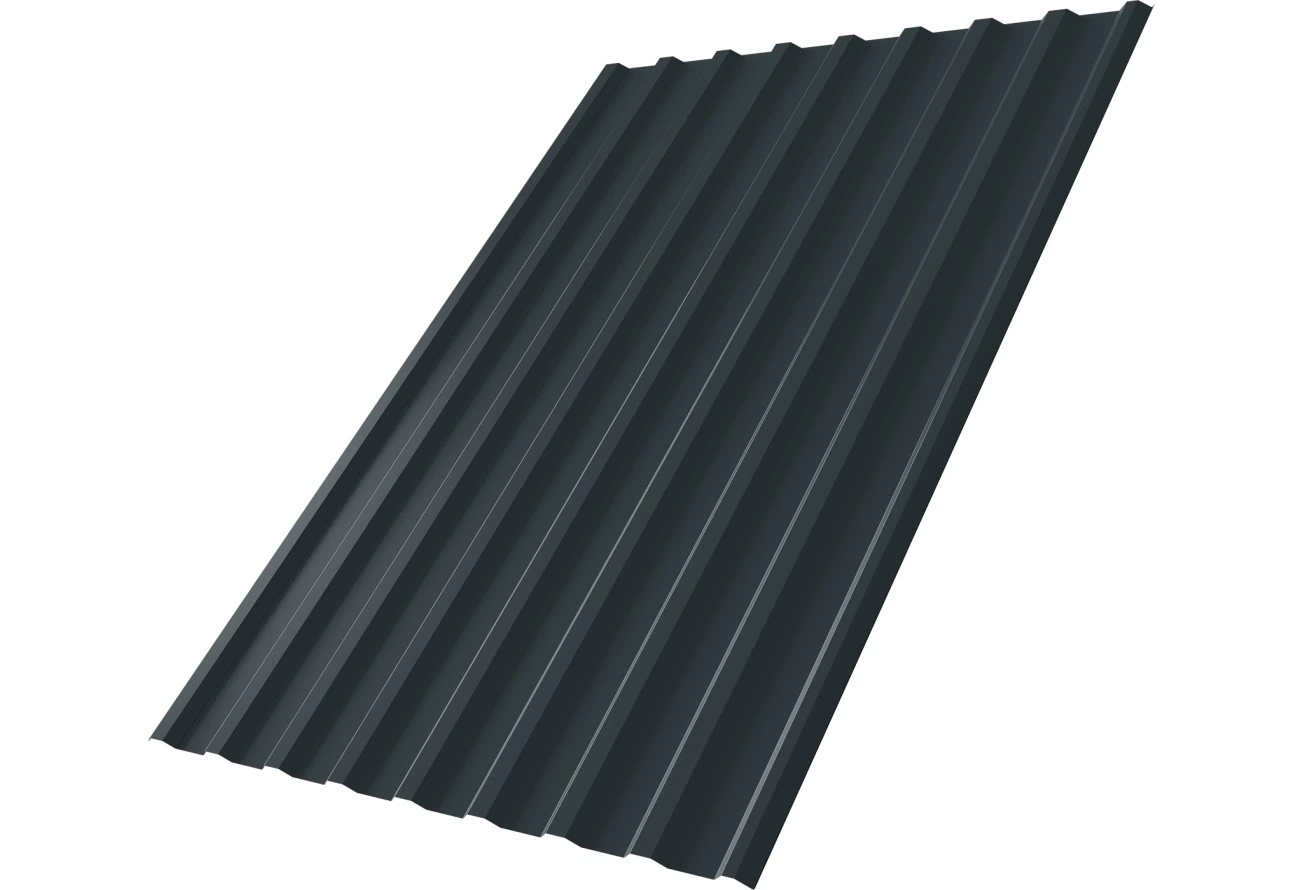

Профнастил С20R.
Геометрия кровли.
Профилированный лист Grand Line для кровельных конструкций. Толщину стали, длину листов и шаг опор определяют по проекту и расчетным нагрузкам. Это исполнение: толщина — 0,5 мм; покрытие — Сатин; цвет — RAL 7016.
Профиль и применение
Геометрия профиля формирует рисунок поверхности. При расчете площади учитывайте рабочую ширину листов, размеры скатов, продольные и поперечные нахлесты.
Размеры и геометрия
- Высота профиля, Верховье (мм)
- 18
- Высота профиля, кроме Верховье (мм)
- 16,5
- Длина изделия
- 0,30 - 12,00 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
- Толщина (мм)
- 0,5
- Угол наклона кровли, °
- от 12
Поверхность и отделка
- Материал
- оцинкованная сталь
- Покрытие
- Сатин
- Цвет
- RAL 7016
- Текстура поверхности
- гладкая
- Блеск поверхности
- глянцевая
- Обратная сторона
- эпоксидная серая
Материал и защитные слои
Основа изделия — оцинкованная сталь, толщина металла 0,5 мм. Наружное покрытие — Сатин. Защитный слой: Zn 100-140 г/м². Толщина полимерного покрытия — 25 мкм. Основа покрытия: полиэфир. Стойкость к ультрафиолету — RUV3.
- Защитный слой (г/м2)
- Zn 100-140
- Толщина покрытия (мкм)
- 25
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Гарантии этого исполнения
- Гарантия на внешний вид
- 10 лет
- Гарантия на технические характеристики
- 20 лет
- Гарантия на сквозную коррозию
- 20 лет, по условиям производителя
Сроки действуют с учетом условий производителя по монтажу, эксплуатации и области применения изделия.
Что учесть перед заказом
Сопоставьте профиль, толщину стали, рабочую ширину и длину листов со схемой раскладки. Проверьте направление покрытия, совместимость доборных элементов и крепежа. Ограничения длины могут зависеть от завода изготовления.
При уклоне ската менее 20° Grand Line рекомендует дополнительно герметизировать продольные и поперечные стыки бутил-каучуковой лентой. Это условие необходимо учесть при подборе материалов для монтажа.
Цена указана за квадратный метр. Сравнивайте расчетную площадь, количество и стоимость в одинаковых единицах.
