Grand Line · Сложные кровельные узлы

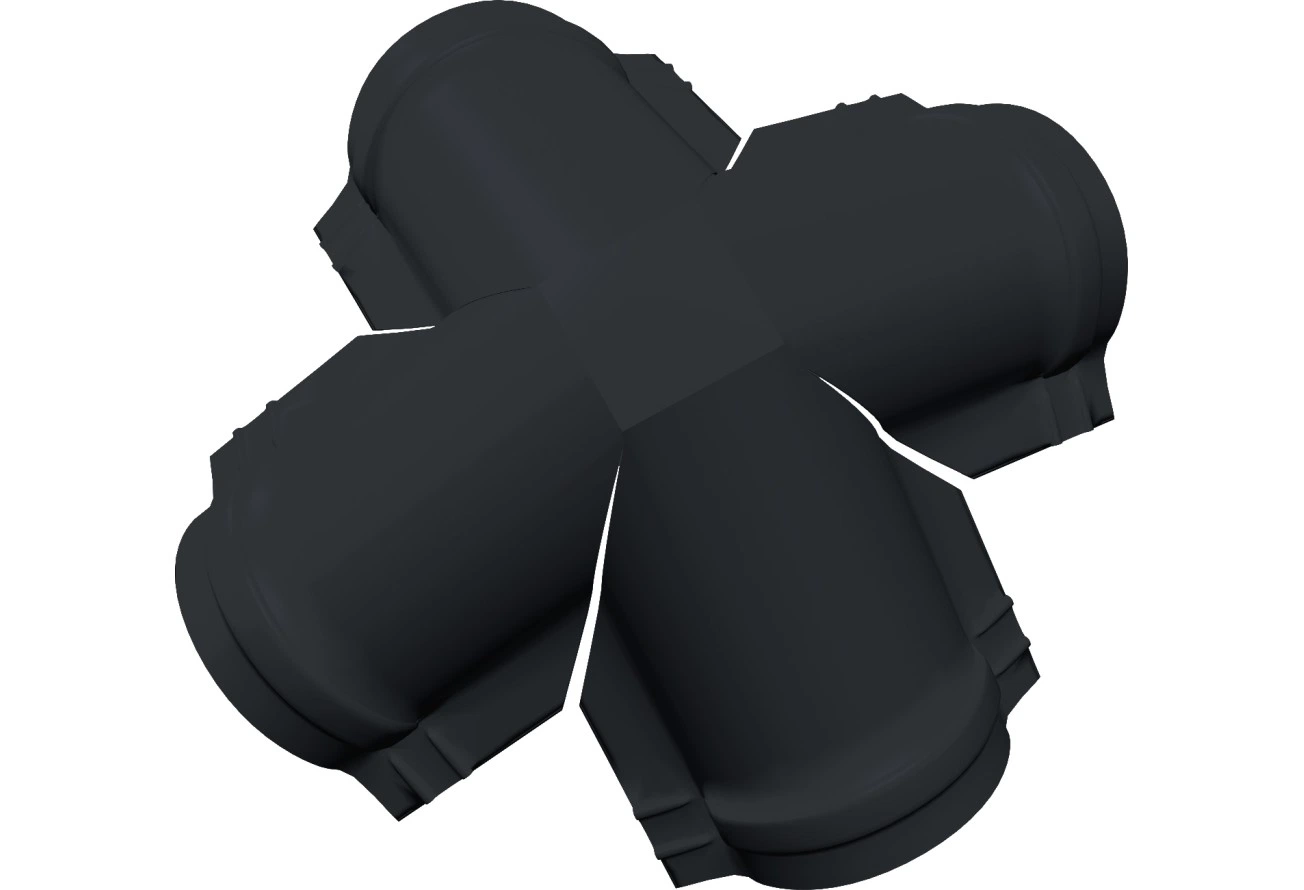

Четверники малого конька.
Четыре хребта — единый узел.
Соединение четырех хребтов в верхней точке шатровой кровли. Фасонная деталь объединяет сходящиеся полукруглые коньки в единый узел. Исполнение для малого полукруглого конька.
Параметры ассортимента
- Материал
- Оцинкованная сталь
- Толщина металла
- 0,45 и 0,5 мм
- Длина детали
- 520 мм
- Соединяемые направления
- 4
- Продажа
- Поштучно
Геометрия соединения
Для четверника производитель предусматривает углы между хребтами 60–90° по монтажной схеме.
Перед заказом сопоставьте форму и типоразмер соединителя с коньковыми планками и углами кровельного узла. Малое и большое исполнения подбирают к своей системе конька.
Подбор покрытия и цвета
Для единого внешнего вида сверяют точное покрытие, код цвета, текстуру и блеск соседних деталей. Толщина защитного слоя и гарантийные сроки зависят от конкретного исполнения.
Монтаж и герметизация
В месте стыка выполняют дополнительную гидроизоляцию. Соединитель устанавливают поверх коньковых планок, согласуют с углом наклона вальмы и крепят саморезами или заклепками. Стыки герметизируют совместимым кровельным герметиком. Четверник монтируют по аналогии с Y-образным соединением.
Сохраняйте предусмотренную подкровельную вентиляцию. Количество соединителей рассчитывают по числу узлов; коньковые планки, крепеж, герметик и гидроизоляционные материалы подбирают отдельно по конструкции кровли.
