Grand Line · Коньковые элементы

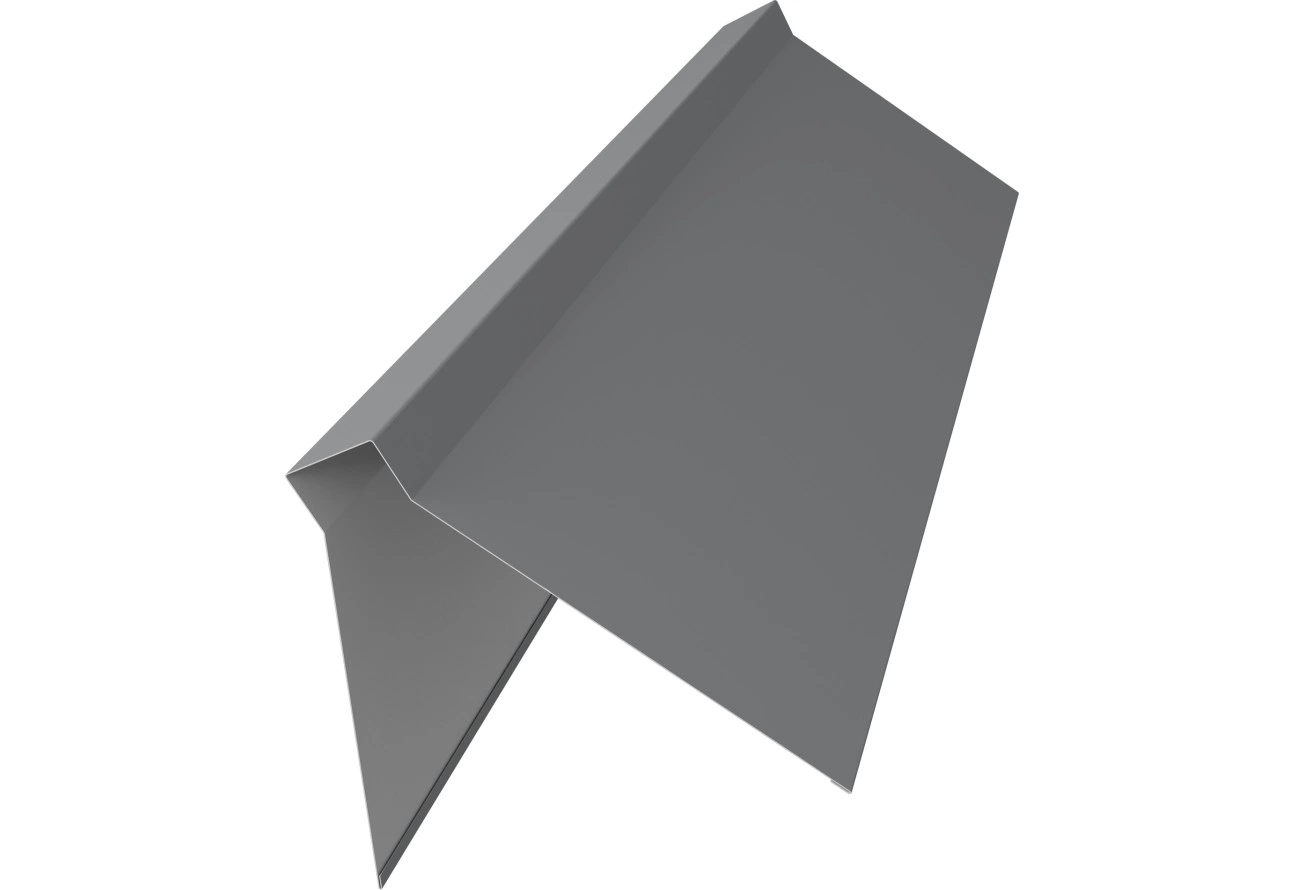

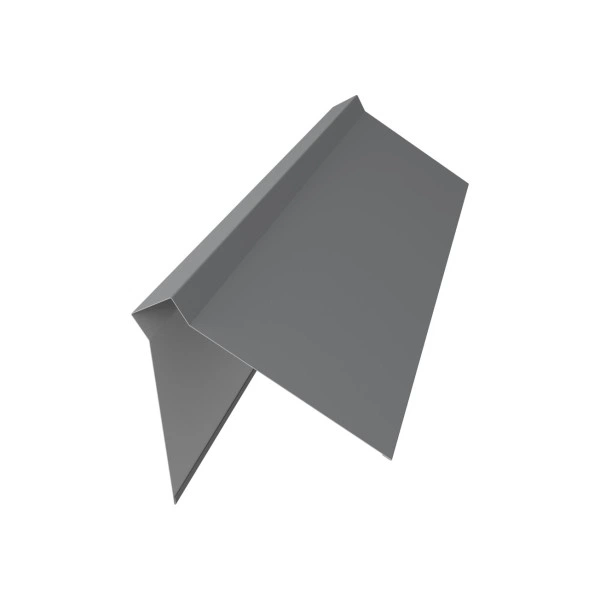

Планка плоского конька.
Четкая линия кровли.
Закрывает верхний стык скатов металлической кровли. Формирует линию конька и помогает защитить узел от попадания осадков при правильно выполненных примыканиях, креплении и вентиляции.
Размеры и назначение
- Типоразмер профиля
- 220х50х220 мм
- Длина (мм)
- 3000 мм
- Толщина (мм)
- 0,5 мм
- Вид
- плоский
- Тип продукции
- двойной стоячий фальц; Кликфальц®; Кликфальц® Dоublе Pro; Кликфальц® Про
Металл и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Полиэстер слим
- Цвет
- RAL 7004
- Текстура поверхности
- гладкая
- Блеск поверхности
- глянцевая
- Обратная сторона
- эпоксидная серая
- Пленка
- с пленкой

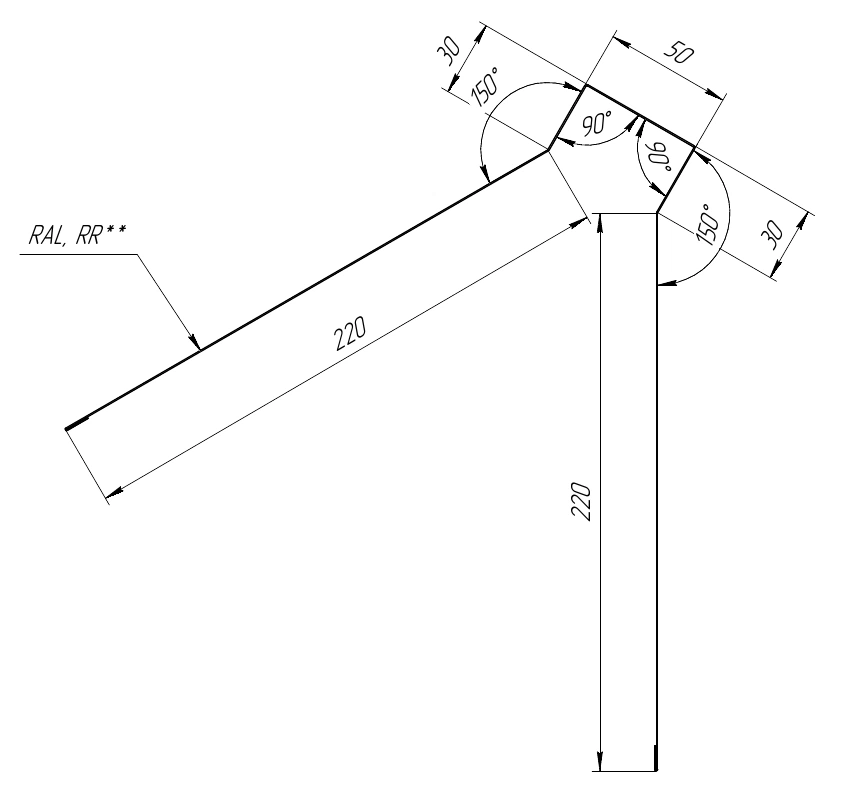

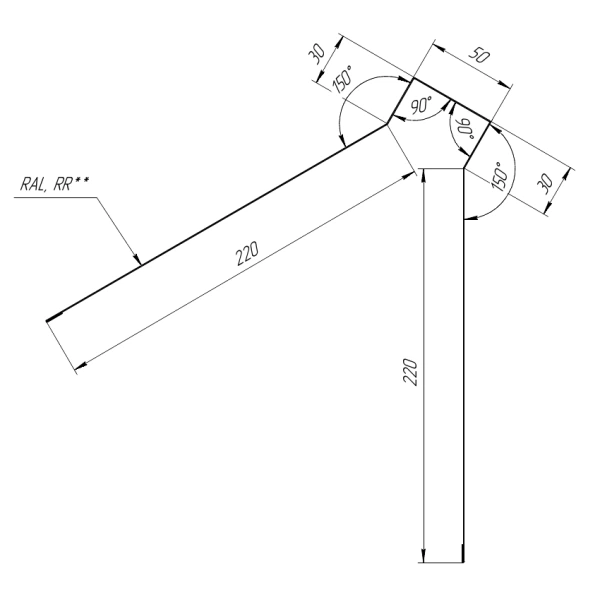

Сечение 220×50×220
Заводская схема показывает боковые полки по 220 мм, центральную полку 50 мм и короткие полки по 30 мм. Симметричное сечение помогает точно сопоставить планку с геометрией верхнего кровельного узла.
Подбор по конструкции кровли
Сопоставьте геометрию конька с уклоном скатов, высотой кровельного профиля и устройством узла. Для соседних деталей сверяйте точное покрытие, код цвета, текстуру и блеск. Одного совпадения цвета недостаточно для одинаковой поверхности.
Для плоского конька 220х50х220 в узле с металлочерепицей производитель рекомендует уклон скатов около 60°, в том числе для кровель типа A-frame. Окончательный подбор учитывает фактическую геометрию и проект кровли.
Вентиляция подкровельного пространства
Предусмотрите приток воздуха у карниза и его выход у верхнего завершения кровли. Защиту от снега и пыли выполняют совместимым аэроэлементом либо предусмотренным проектом уплотнением, сохраняя вентиляцию. Сама металлическая планка не заменяет эти элементы.
Монтажные ориентиры
В узле с металлочерепицей коньковые планки крепят кровельными саморезами в верхний гребень через одну волну. Саморезы не проводят через уплотнитель. На хребте монтаж ведут снизу вверх, контролируя прямолинейность контура.
Для плоского конька производитель устанавливает нахлест между планками не менее 100 мм. Учитывайте нахлесты, окончания, сопряжения и подрезку при расчете количества.
Крепеж, основание и шаг фиксации согласуют с выбранным кровельным покрытием. Для профнастила и нестандартных узлов применяется предусмотренное проектом решение.
Защитные слои этого исполнения
- Защитный слой (г/м2)
- Zn 60-100
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 25
- Стойкость к УФ
- RUV3
Гарантии выбранного покрытия
- Гарантия на внешний вид
- 5 лет
- Гарантия на технические характеристики
- 10 лет
Сроки применяются по условиям производителя для конкретного покрытия, хранения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена относится к одной планке длиной 3000 мм. Общую комплектацию рассчитывают по длинам коньков и примыканий с учетом монтажных соединений.
