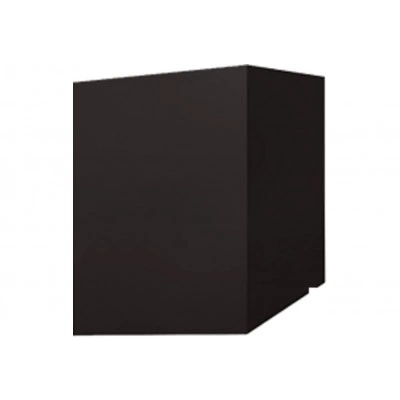

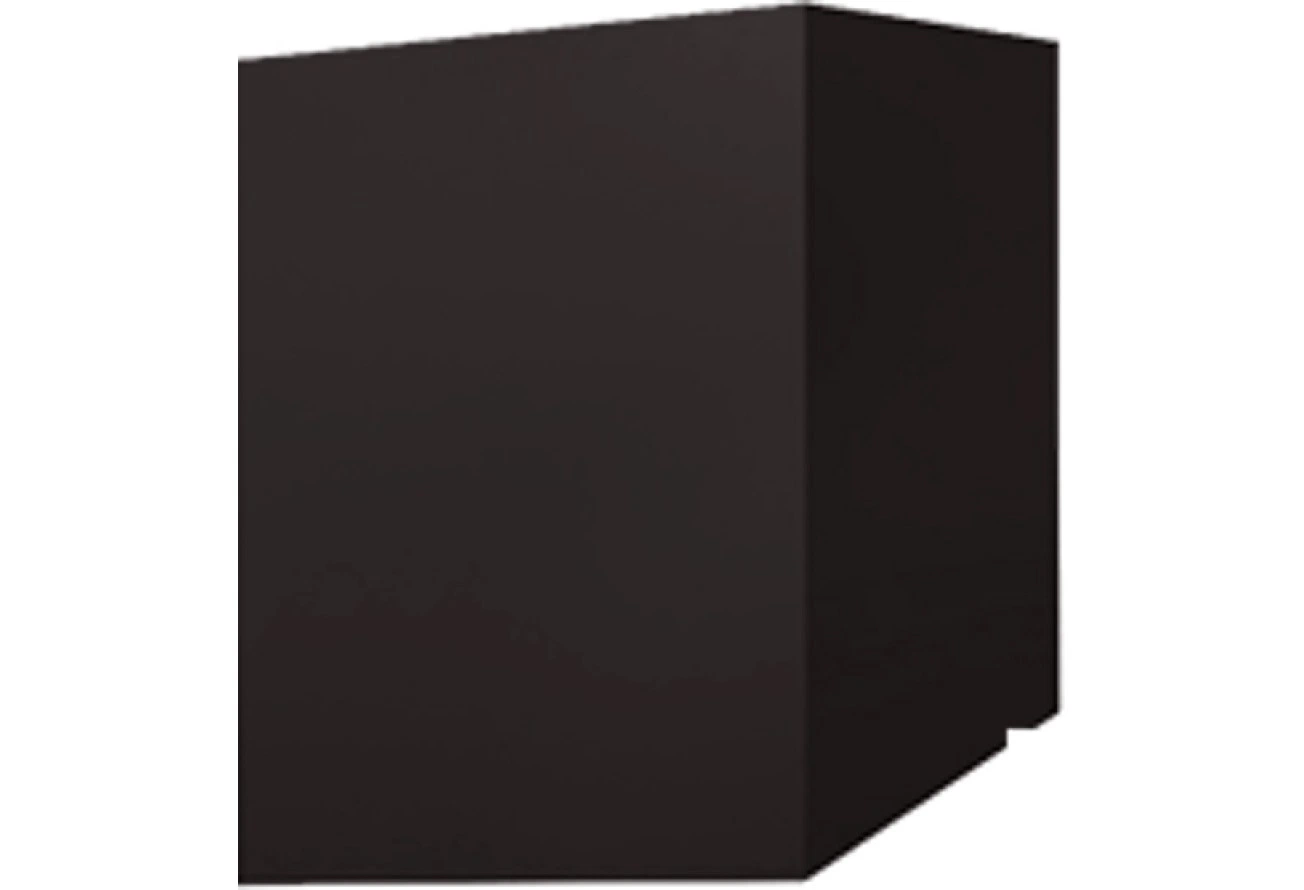

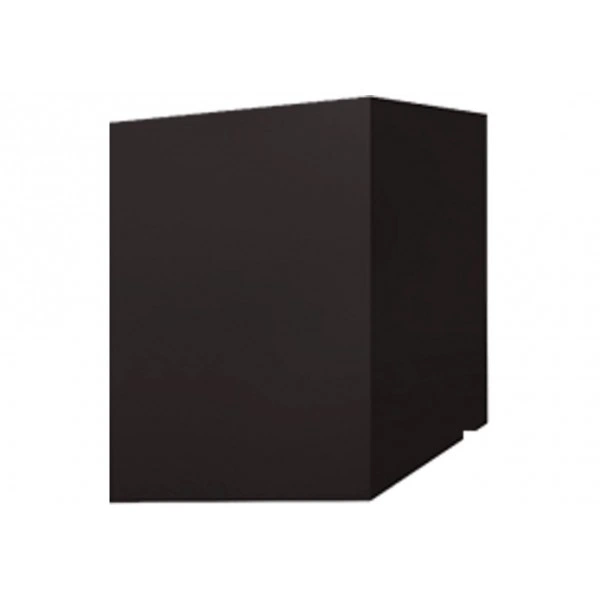

Скатный кожух для трубы.
Выразительный силуэт кровли.
Металлический короб с фальцевыми соединениями для наружного оформления трубы над кровлей. Помогает закрыть поверхность от прямого воздействия осадков и согласовать внешний вид трубы с кровельным покрытием.
Размеры выбранного исполнения
- Длина в плане
- 1940 мм
- Ширина в плане
- 610 мм
- Высота стороны 1
- 2000 мм
- Высота стороны 2
- 1080 мм
- Толщина металла
- 0,45 мм
Металл и отделка
- Материал
- оцинкованная сталь
- Покрытие
- Drap
- Цвет
- RR 32
- Текстура поверхности
- текстурированная
- Блеск поверхности
- матовая
- Обратная сторона
- эпоксидная серая
Две стороны — две высоты
Скатное исполнение задается двумя высотами сторон: 2000 и 1080 мм. Обозначения «сторона 1» и «сторона 2» сохранены по модели производителя: они не переименованы в большую и меньшую сторону. Проверьте ориентацию кожуха относительно ската и фактическую геометрию трубы.
Фальцевое соединение
Короб изготавливается из плоского металлического листа с соединением на фальц. Число и положение швов производитель связывает с периметром кожуха.
- Расчетный периметр по размерам в плане
- 5100 мм
- Схема швов для этого периметра
- От четырех до шести фальцевых швов; расположение определяется изготовлением.
Расчет периметра выполнен как удвоенная сумма длины и ширины выбранной модели. Геометрию соединений и окончательное расположение швов согласуют при изготовлении.
Размеры основания учитываются отдельно
При производстве кожуха размеры обрешетки и элементов отделки не учитываются автоматически. К наружному контуру трубы заранее добавляют необходимые размеры основания и оформления, затем выбирают подходящую модель.
Сверьте положение трубы, кровельного примыкания и верхнего завершения. Кожух, дымник и элементы примыкания подбираются с учетом общей конструкции узла.
Защитные слои
- Защитный слой (г/м2)
- Zn 100-140
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 25
- Стойкость к УФ
- RUV3
Подбирайте соседние детали по точному покрытию, коду цвета, блеску и текстуре. Исполнение обратной стороны также сверяют по конкретной модели.
Гарантии выбранного покрытия
- Гарантия на сквозную коррозию
- 20 лет, по условиям производителя
- Гарантия на внешний вид
- 10 лет, по условиям производителя
Действуют условия производителя для конкретного покрытия, назначения, хранения, монтажа и эксплуатации изделия.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за один кожух выбранных размеров. Количество и совместимость остальных элементов рассчитывают по конструкции узла.
