Grand Line · Оформление труб на кровле

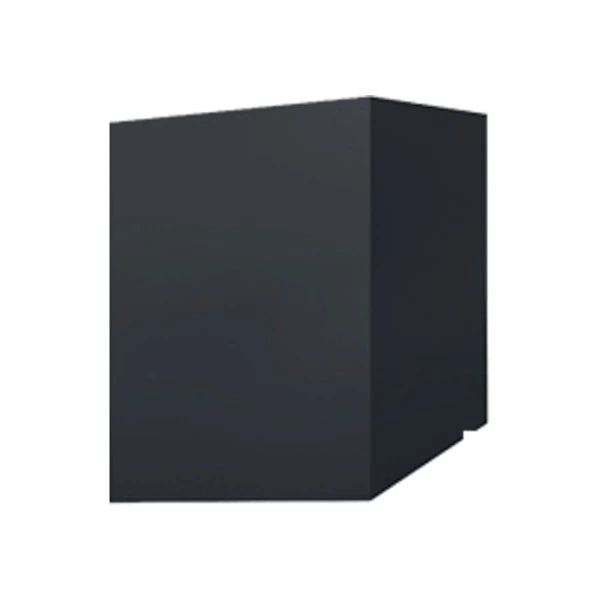

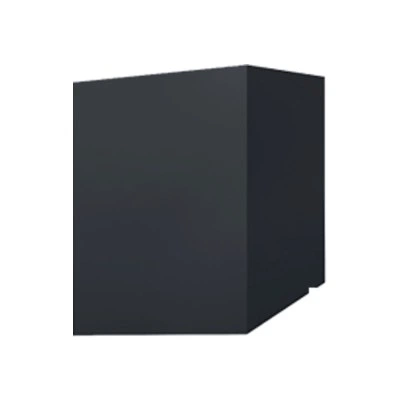

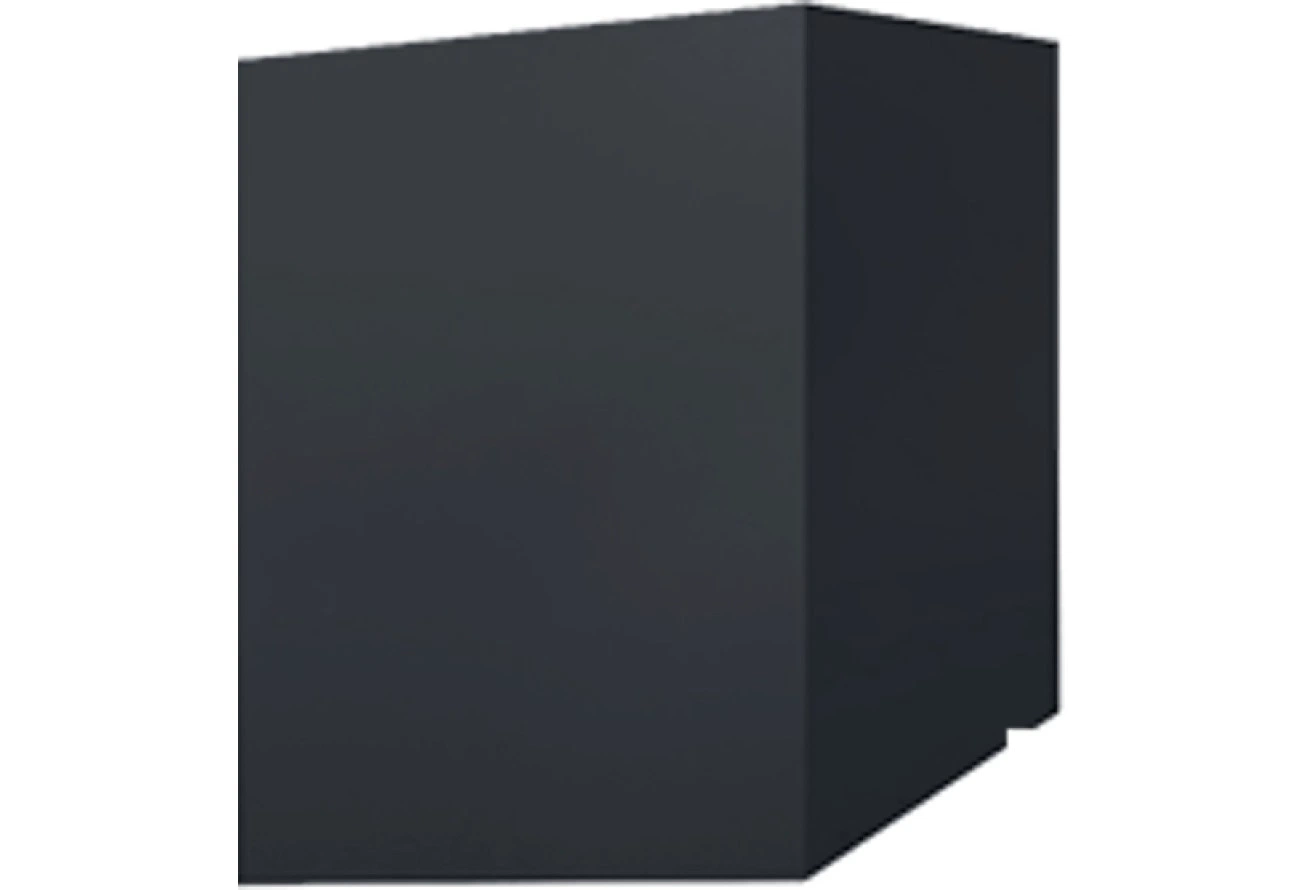

Скатный кожух для трубы.
Выразительный силуэт кровли.
Металлический короб с фальцевыми соединениями для наружного оформления трубы над кровлей. Помогает закрыть поверхность от прямого воздействия осадков и согласовать внешний вид трубы с кровельным покрытием.
Размеры выбранного исполнения
- Длина в плане
- 800 мм
- Ширина в плане
- 350 мм
- Высота стороны 1
- 1500 мм
- Высота стороны 2
- 1100 мм
- Толщина металла
- 0,5 мм
Металл и отделка
- Материал
- оцинкованная сталь
- Покрытие
- Сатин матовый
- Цвет
- RAL 7024
- Текстура поверхности
- текстурированная
- Блеск поверхности
- матовая
- Обратная сторона
- эпоксидная серая/RAL 1015
Две стороны — две высоты
Скатное исполнение задается двумя высотами сторон: 1500 и 1100 мм. Обозначения «сторона 1» и «сторона 2» сохранены по модели производителя: они не переименованы в большую и меньшую сторону. Проверьте ориентацию кожуха относительно ската и фактическую геометрию трубы.
Фальцевое соединение
Короб изготавливается из плоского металлического листа с соединением на фальц. Число и положение швов производитель связывает с периметром кожуха.
- Расчетный периметр по размерам в плане
- 2300 мм
- Схема швов для этого периметра
- Два фальцевых шва по длине изделия.
Расчет периметра выполнен как удвоенная сумма длины и ширины выбранной модели. Геометрию соединений и окончательное расположение швов согласуют при изготовлении.
Размеры основания учитываются отдельно
При производстве кожуха размеры обрешетки и элементов отделки не учитываются автоматически. К наружному контуру трубы заранее добавляют необходимые размеры основания и оформления, затем выбирают подходящую модель.
Сверьте положение трубы, кровельного примыкания и верхнего завершения. Кожух, дымник и элементы примыкания подбираются с учетом общей конструкции узла.
Защитные слои
- Защитный слой (г/м2)
- Zn 180
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 35
- Стойкость к УФ
- RUV3
Подбирайте соседние детали по точному покрытию, коду цвета, блеску и текстуре. Исполнение обратной стороны также сверяют по конкретной модели.
Гарантии выбранного покрытия
- Гарантия на сквозную коррозию
- 25 лет, по условиям производителя
- Гарантия на внешний вид
- 15 лет, по условиям производителя
Действуют условия производителя для конкретного покрытия, назначения, хранения, монтажа и эксплуатации изделия.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за один кожух выбранных размеров. Количество и совместимость остальных элементов рассчитывают по конструкции узла.
