Grand Line · Торцевое оформление

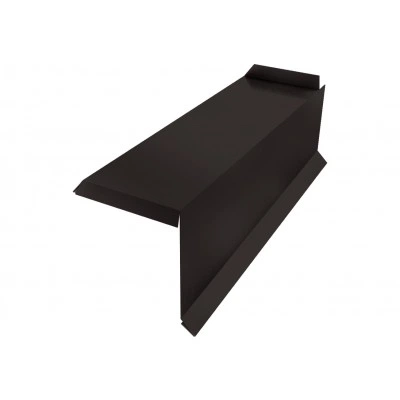

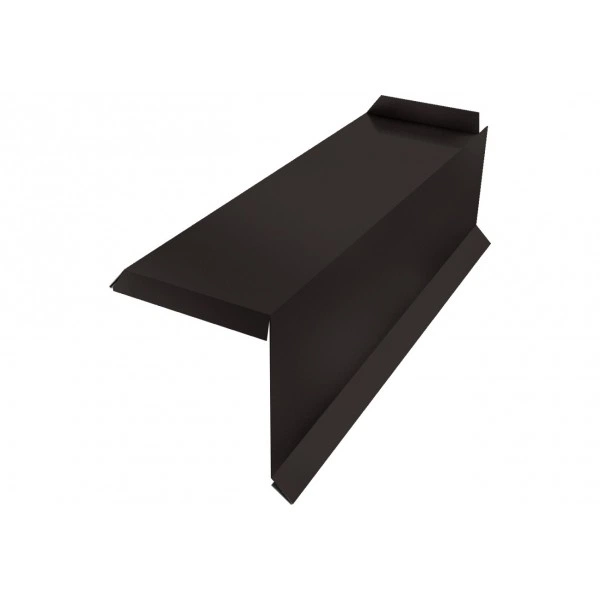

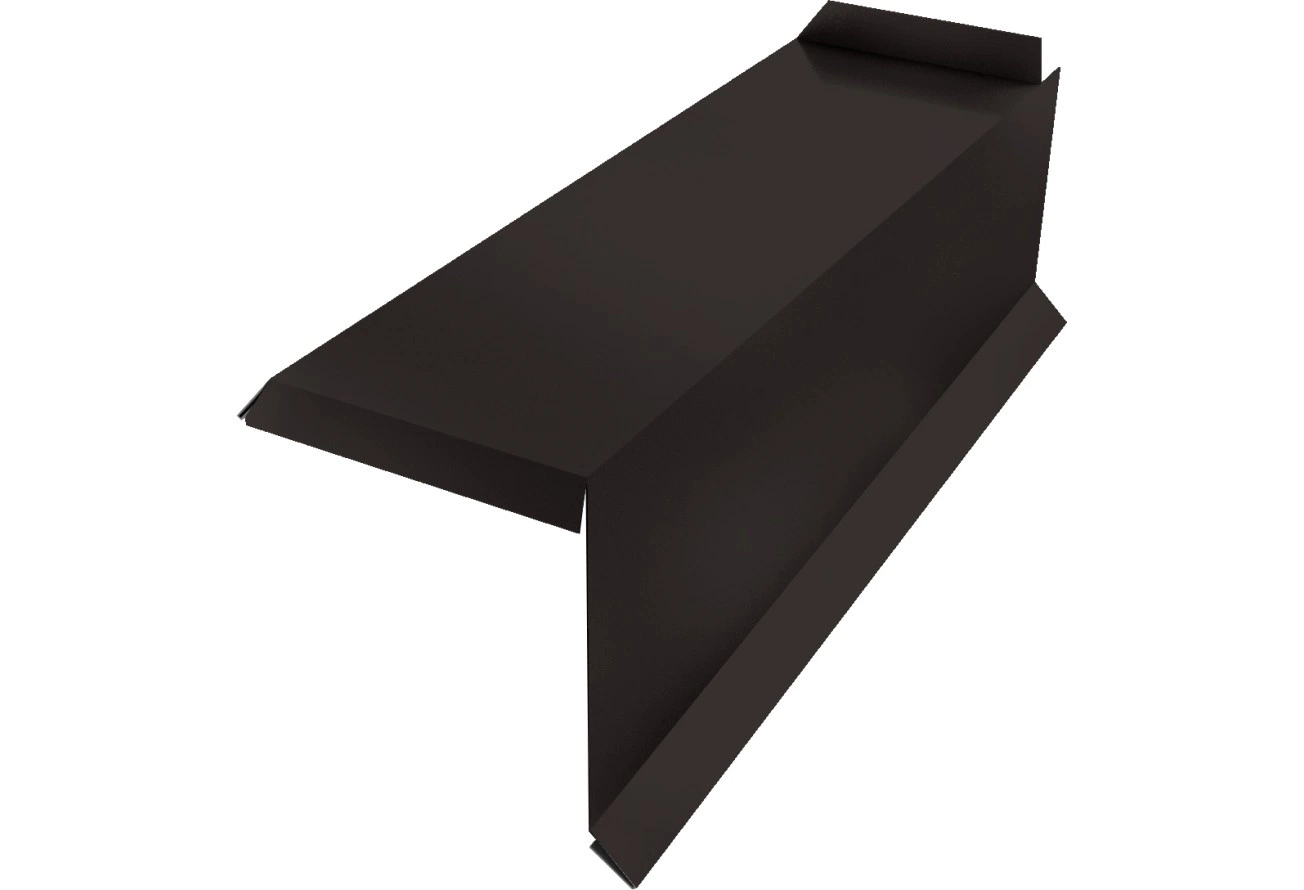

Сегментная торцевая планка 20 мм, правая.
Ритм фронтона.
Сегментная деталь с номинальной ступенью 20 мм. Повторяющийся рельеф делает линию фронтона объемной; левую и правую стороны подбирают отдельно.
Геометрия и совместимость
- Длина (мм)
- 388 мм
- Толщина (мм)
- 0,5 мм
- Номинальная ступень сегмента
- 20 мм
- Вид
- сегментная обычная
- Тип
- правая
- Тип продукции
- Kamea; Классик; Кредо
- Область применения
- Фронтон металлической кровли
Материал и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- PurPro
- Цвет
- RR 32
- Цветовой оттенок
- темно-коричневый
- Текстура поверхности
- текстурированная
- Блеск поверхности
- глянцевая
- Обратная сторона
- эпоксидная серая/RAL 1015
- Пленка
- с пленкой
Сегменты и рисунок кровли
Левое исполнение отличается от правого. До расчета сопоставьте сторону детали, номинальную ступень 20 мм и профиль металлочерепицы. В заводской инструкции по монтажу показана ступень 20 мм для Classic и Kredo. Совместимость конкретного исполнения выбирайте по заводской спецификации.

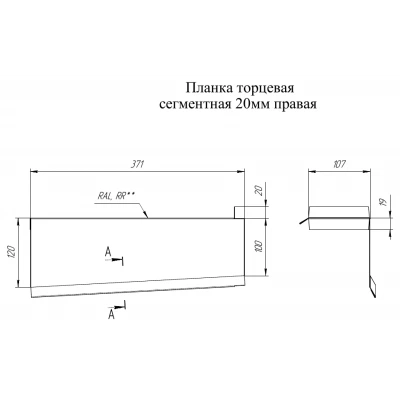

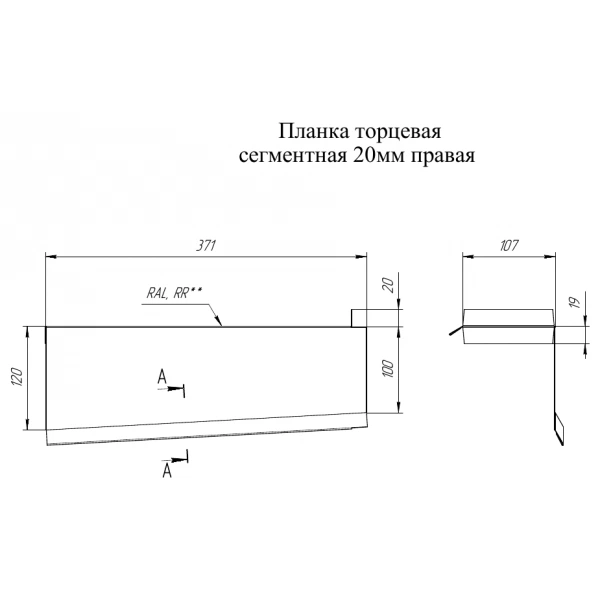

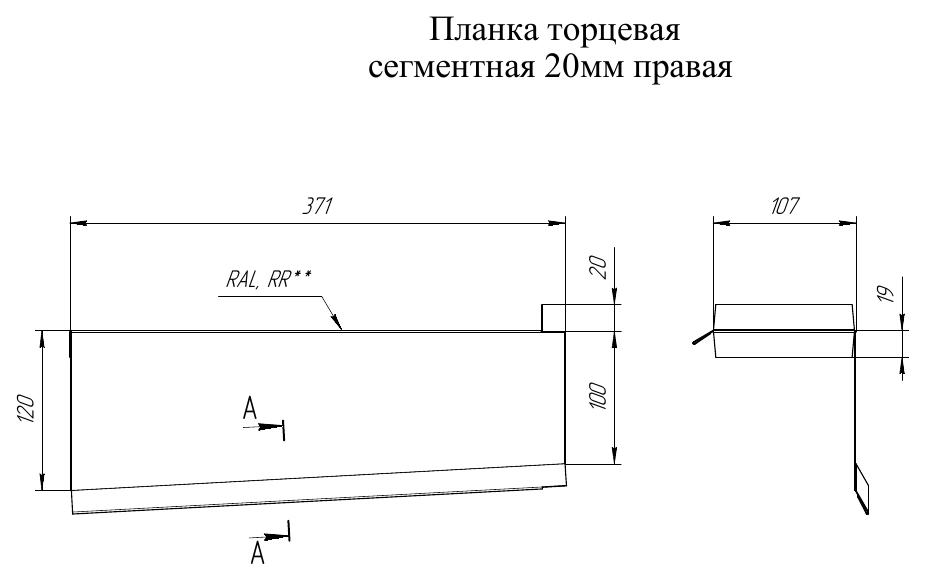

На чертеже показаны отдельные виды и размеры детали. Длина в заводской спецификации этой позиции — 388 мм; размеры проекций на схеме приводятся отдельно.
Сборка от карниза к коньку
Для показанного заводского узла торцевые доски и металлочерепица должны быть установлены, а край листа должен сохранять необрезанную верхнюю волну. Торец располагают перпендикулярно карнизу. Страховочная планка и другие детали, мешающие установке сегментов, в этом узле не используются.
Сегменты собирают снизу вверх. К листу крепят саморезом 4,8×29 или 4,8×35 в нижней ступени, к торцевой доске — саморезом с прессшайбой 4,2×19 или 4,2×25 в отмеченной на детали зоне. Нижний подгиб сжимают и заводят в следующий; верхний крепеж проходит через соединенные подгибы. В районе конька предусмотрены нахлест или одинарный фальц.
Защита металла
- Защитный слой (г/м2)
- Zn 275
- Основа покрытия
- полиуретан
- Толщина покрытия (мкм)
- 40
- Стойкость к УФ
- RUV3
Расчет и комплектация
Сверьте сечение, сторону, профиль кровли и точное покрытие. Для цельных планок количество рассчитывают по длине фронтонов с учетом стыков, нахлестов и подрезки. Крепеж, кровельные листы и соседние доборные элементы комплектуются отдельно.
Для показанной в инструкции системы Classic и Kredo количество сегментов на одну сторону рассчитывают так: длину фронтона в метрах делят на 0,35 и округляют вверх. Каждую сторону считают отдельно.
Цена указана за одну деталь.
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 20 лет
- Гарантия на технические характеристики
- 40 лет
- Гарантия на сквозную коррозию
- 40 лет, по условиям производителя
Сроки действуют по условиям производителя с учетом покрытия, хранения, монтажа и эксплуатации.
