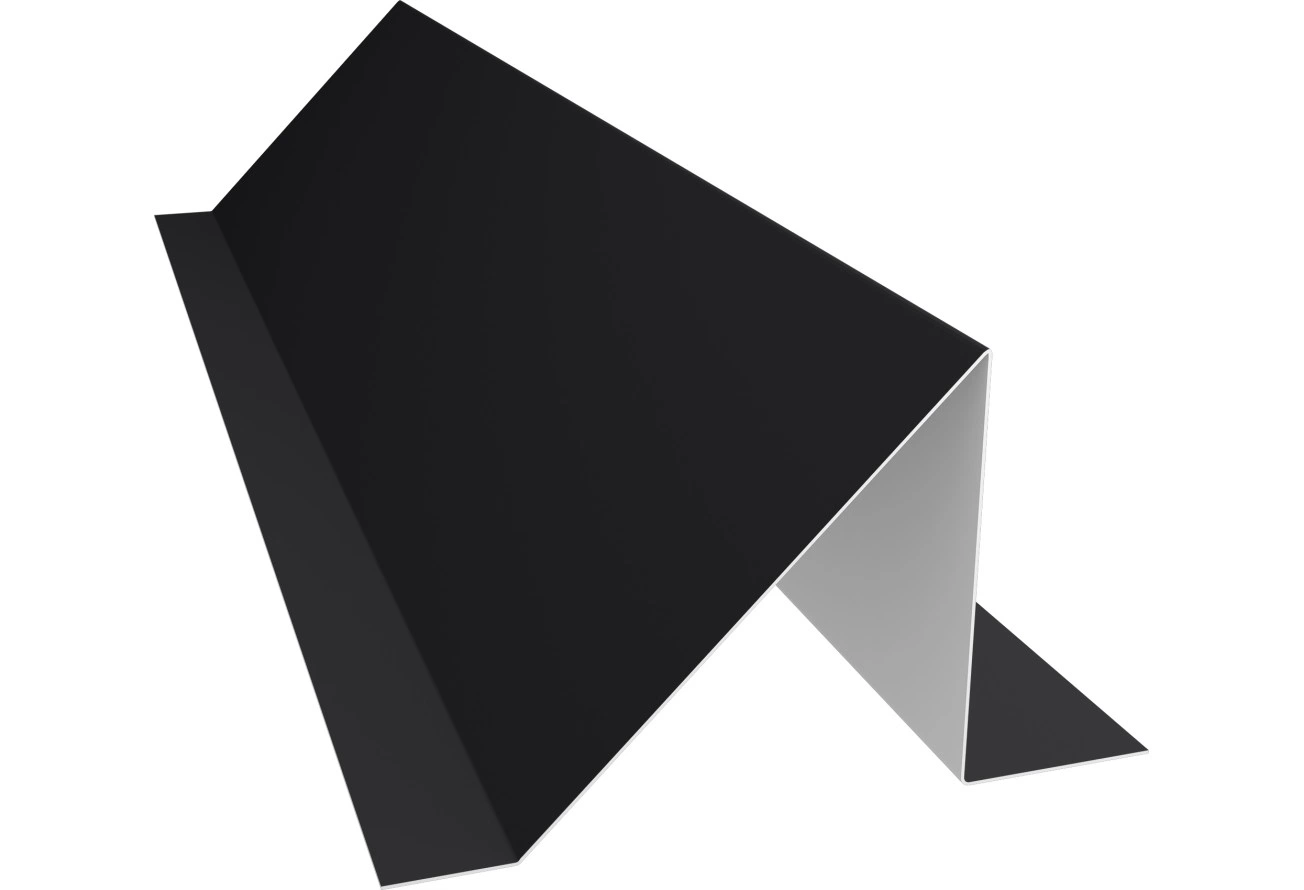

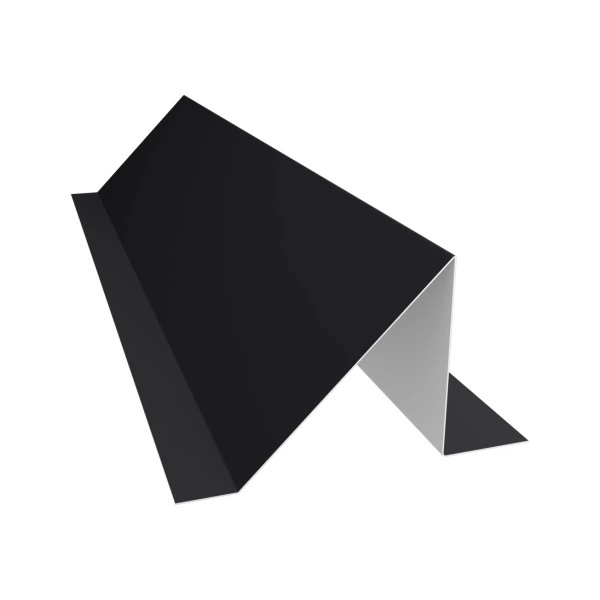

Планка снегозадержания 75х115 мм.
Подбор по устройству ската.
Профиль 75х115 мм для системы распределенных планок снегозадержания. От стандартного исполнения 80х115 отличается геометрией; проверяйте сечение до комплектации.
Условия применения
Производитель не рекомендует эти планки для регионов со средним и высоким уровнем снежного покрова. Планки не являются полноценной заменой трубчатым снегозадержателям. До выбора системы оцените снеговую нагрузку, длину и уклон ската, основание и проектное крепление.
Геометрия и совместимость
- Размер
- 75х115 мм
- Длина (мм)
- 2000 мм
- Толщина (мм)
- 0,5 мм
- Тип
- стандартная
- Тип продукции
- двойной стоячий фальц; Кликфальц®; Кликфальц® Dоublе Pro; Кликфальц® Про
Материал и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Сатин
- Цвет
- RAL 9005
- Цветовой оттенок
- черный
- Текстура поверхности
- гладкая
- Блеск поверхности
- глянцевая
- Обратная сторона
- эпоксидная серая
- Пленка
- с пленкой
Распределение по скату
Производитель предусматривает шахматное размещение планок со сдвигом между элементами 0,35–0,70 м от торца до торца, параллельно карнизу. Детали распределяют равномерно по всему скату. Число рядов и схему крепления определяют по устройству кровли и расчету нагрузки.
Увеличение числа рядов распределяет работу системы между большим количеством элементов. Сосредоточение всей нагрузки на одном ряду повышает риск деформации планок и вырыва крепежа; фактическую несущую способность проверяют по основанию и принятому монтажному решению.
Сочетание элементов
Стандартная, малая, усиливающая и планка 75х115 — разные исполнения. Сверяйте сечение, толщину металла и совместимость с выбранной системой кровли. Крепеж, опорные элементы и кровельные листы подбирают отдельно. Размеры саморезов и шаг крепления нельзя определять только по названию планки.
Защита металла
- Защитный слой (г/м2)
- Zn 100-140
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 25
- Стойкость к УФ
- RUV3
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 10 лет
- Гарантия на технические характеристики
- 20 лет
- Гарантия на сквозную коррозию
- 20 лет, по условиям производителя
Сроки относятся к выбранному покрытию и действуют по условиям производителя с учетом хранения, монтажа и эксплуатации.
Расчет и комплектация
Количество планок рассчитывают по принятой раскладке и числу рядов. Учитывайте длину каждой детали, промежутки и подрезку; не заменяйте расчет системы одной только суммарной длиной карниза. Цена указана за одну планку длиной 2000 мм.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
