Grand Line · Карнизные элементы

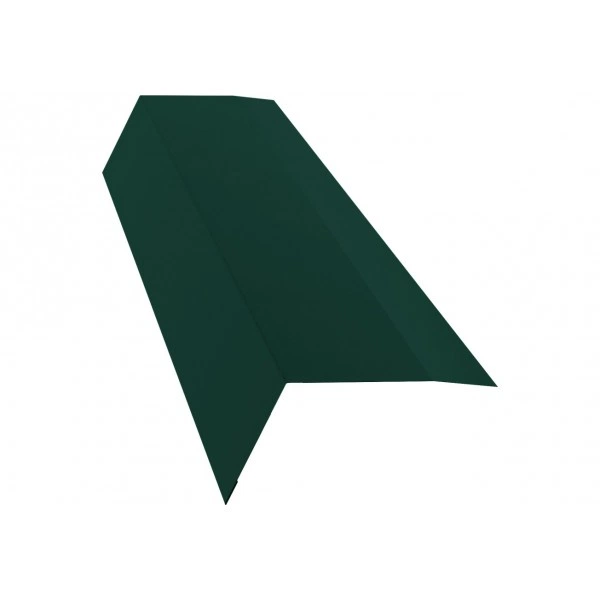

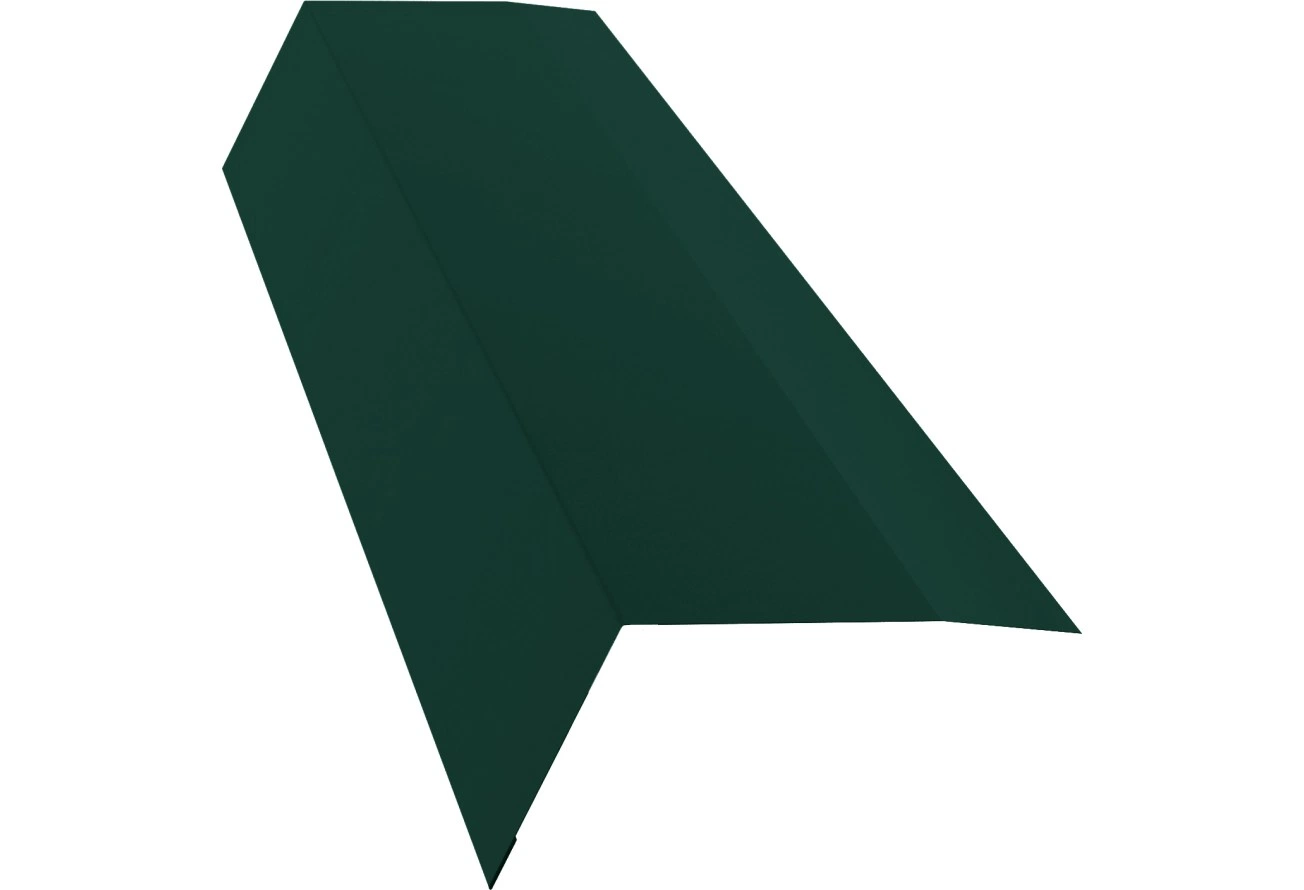

Карнизная планка 140х70.
Точная линия нижнего края кровли.
Оформляет нижнюю кромку ската с металлическим кровельным покрытием. Закрывает карнизное примыкание и помогает защитить лобовую доску от прямого попадания осадков.
Геометрия и назначение
- Типоразмер профиля
- 140х70 мм
- Длина (мм)
- 2000 мм
- Толщина (мм)
- 0,4 мм
- Тип продукции
- металлочерепица; профнастил
Металл и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Полиэстер двухсторонний
- Цвет
- RAL 6005
- Цветовой оттенок
- зеленый
- Текстура поверхности
- гладкая
- Блеск поверхности
- глянцевая
- Обратная сторона
- двухстороннее покрытие
- Пленка
- с пленкой

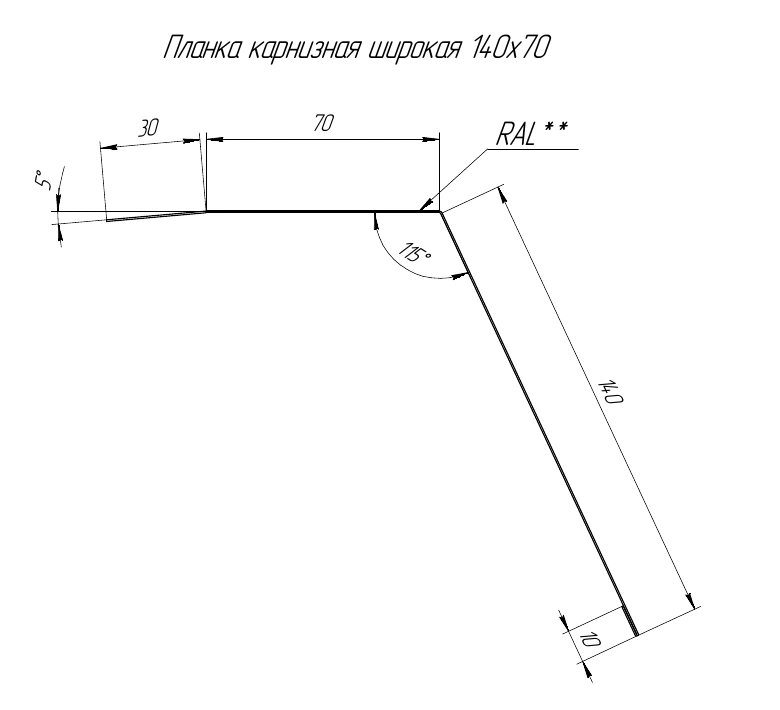

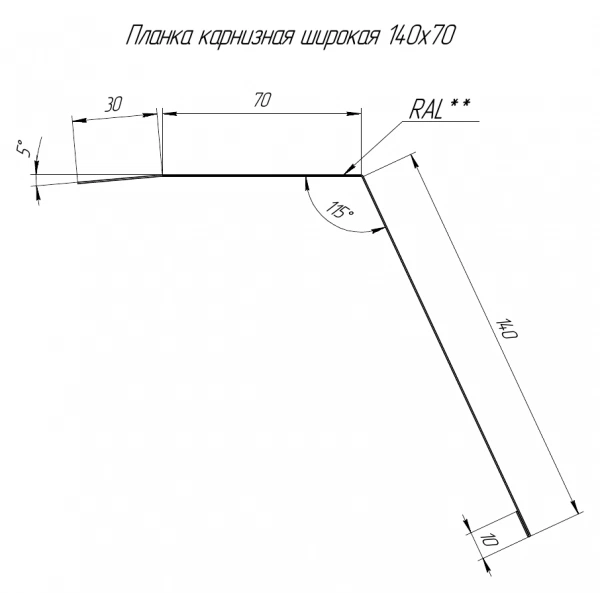

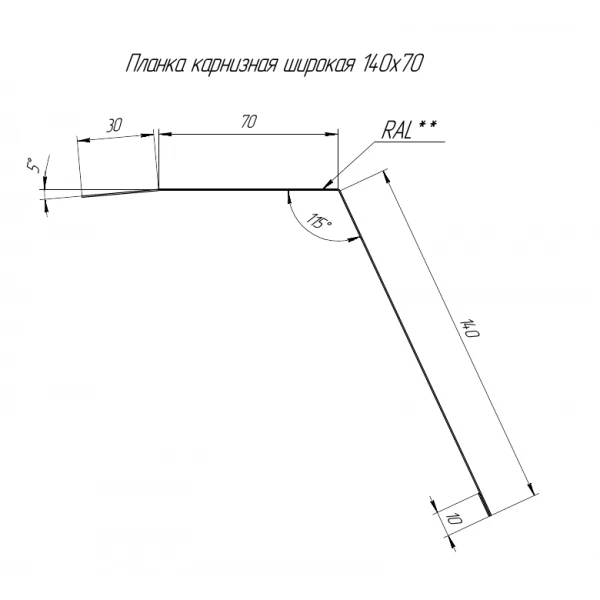

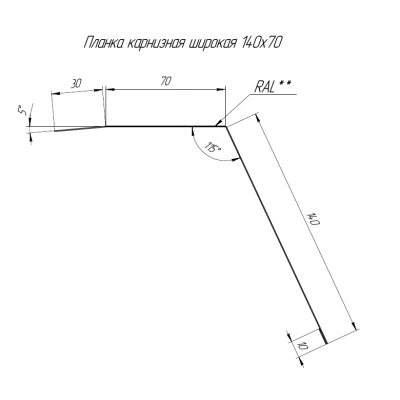

Заводское сечение 140х70
Наклонная полка имеет длину 140 мм, верхняя полка — 70 мм. Дополнительная полка 30 мм отогнута на 5°, нижний подгиб составляет 10 мм. Угол между основными полками — 115°. Длина наклонной полки не является вертикальной высотой детали.

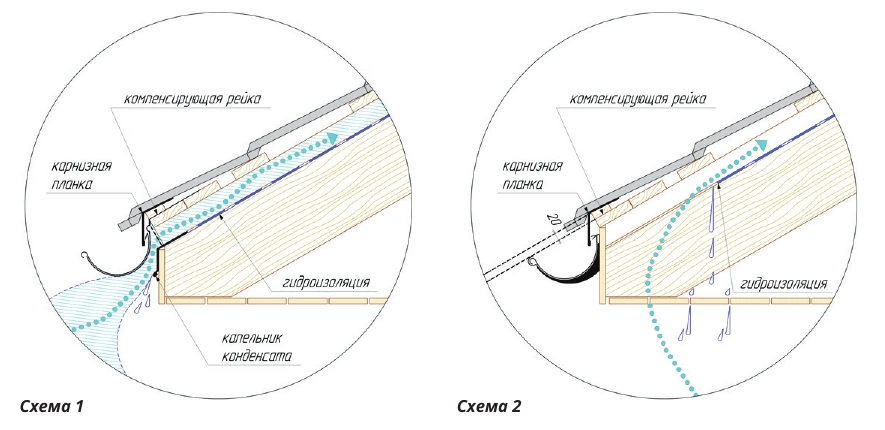

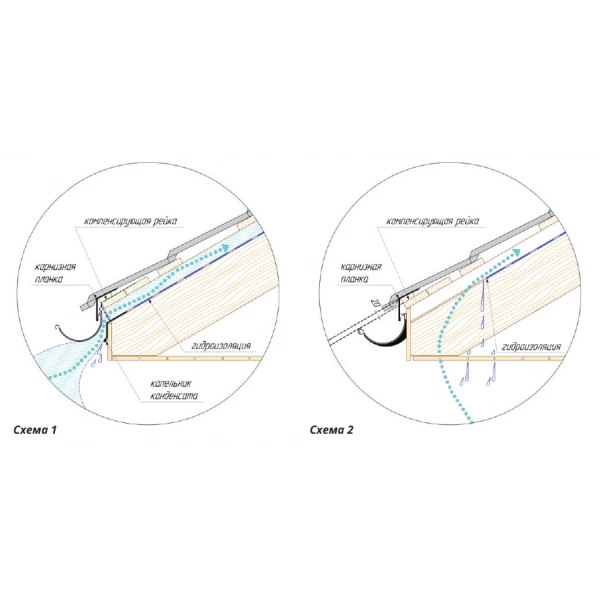

Примыкание с металлочерепицей
Планку устанавливают до укладки кровельных листов. В узле металлочерепицы ее крепят к первой доске обрешетки или компенсирующей рейке поверх крюков водостока саморезами с прессшайбой. Минимальный нахлест соседних планок для этого узла — 20 мм.
Выбор длинных или коротких крюков влияет на устройство карниза и отвода конденсата. Сохраняйте предусмотренный конструкцией приток воздуха под кровлю. Для профнастила и нестандартных примыканий подбирайте крепление по устройству своего покрытия.
Подбор под кровлю
Сопоставьте сечение планки с геометрией свеса, положением желоба и кровельного покрытия. Для одинакового внешнего вида соседних деталей сверяйте точное покрытие, код цвета, текстуру и блеск поверхности.
Защита металла
- Защитный слой (г/м2)
- Zn 60-100
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 2 года
- Гарантия на технические характеристики
- 2 года
- Гарантия на сквозную коррозию
- До 10 лет, по условиям производителя
Сроки применяются по условиям производителя с учетом покрытия, хранения, монтажа и эксплуатации.
Комплектация и расчет
Количество планок рассчитывайте по длине карнизов с учетом нахлестов, углов, стыков и подрезки. Кровельное покрытие, водосток, крепеж, мембрана и вентиляционные элементы комплектуются отдельно.
Цена относится к одной планке длиной 2000 мм.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
