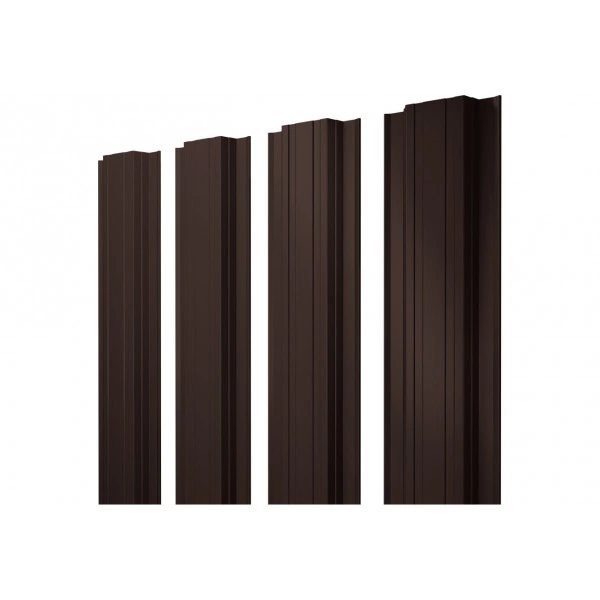

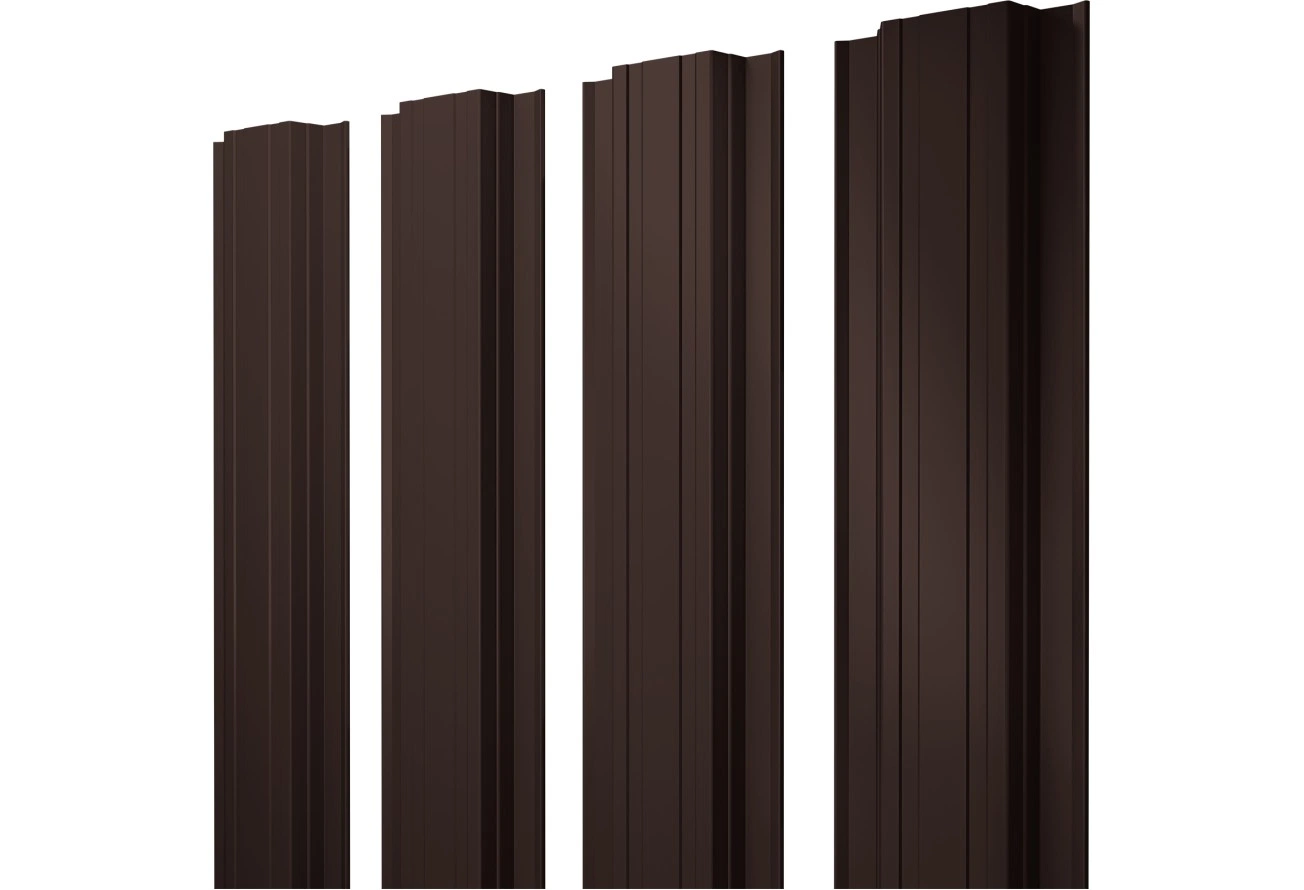

Grand Line · Металлические ограждения
Прямоугольный.
Ровная верхняя линия.
Прямоугольная центральная часть и две продольные канавки по бокам формируют четкий рисунок секции. Ширина 118 мм, высота сечения 19,5 мм. Края завальцованы.
Профиль и размеры
- Форма профиля
- Прямоугольный
- Верхняя кромка
- прямой
- Ширина профиля
- 118 мм
- Высота профиля
- 19,5 мм
- Длина изготовления
- 0,50 - 3,50 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
- Кромки
- Завальцованные
Материал и отделка
- Материал
- оцинкованная сталь
- Толщина (мм)
- 0,5
- Покрытие
- Drap
- Цвет
- RAL 8017
- Цветовой оттенок
- темно-коричневый
- Блеск поверхности
- матовая
- Текстура поверхности
- текстурированная
- Обратная сторона
- эпоксидная серая

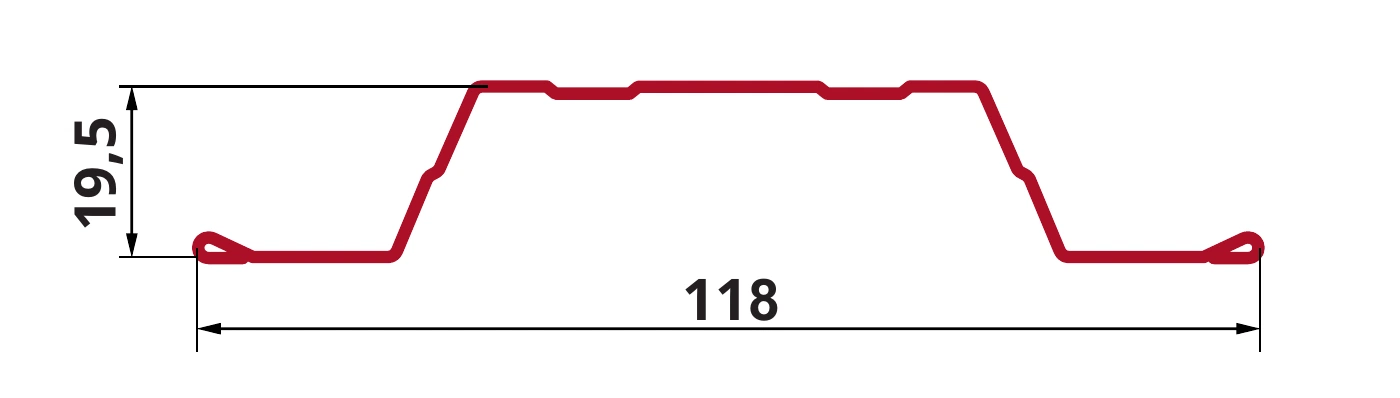

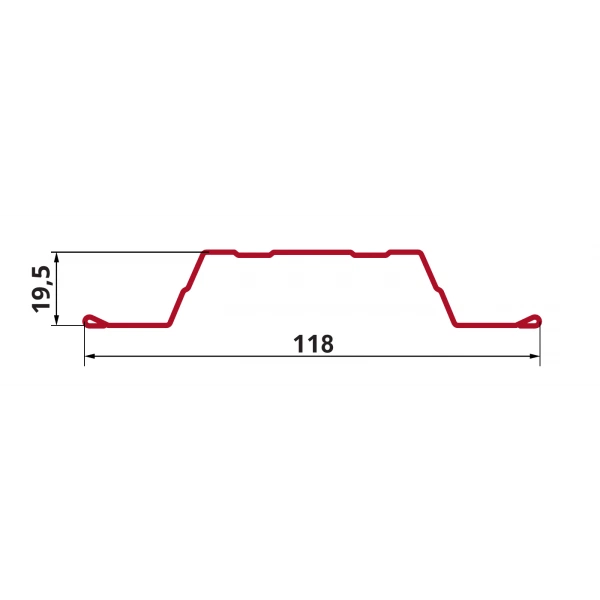

Сечение профиля
Вертикальное заполнение
Штакетины можно расположить в один ряд либо в два ряда со смещением. Длину и просветы подбирают под высоту ограждения и желаемую открытость участка.
Диапазон изготовления этого профиля — 500–3500 мм. Фактические ограничения уточняют для выбранного покрытия и производственной площадки.
При вертикальном расположении производитель указывает четыре самореза на одну штакетину при двух лагах и шесть при трех лагах. Конструкцию опор и число лаг подбирают с учетом высоты забора и условий участка.
В подсистеме Colority Zinc оставляют отступ нижней кромки от грунта 50–70 мм. Положение штакетин проверяют уровнем, равные просветы выдерживают шаблоном.
Для верхней обрезной кромки прямого штакетника этого профиля производитель рекомендует П-образную заборную планку 24. Покрытие и цвет завершающей детали согласуют с заполнением.

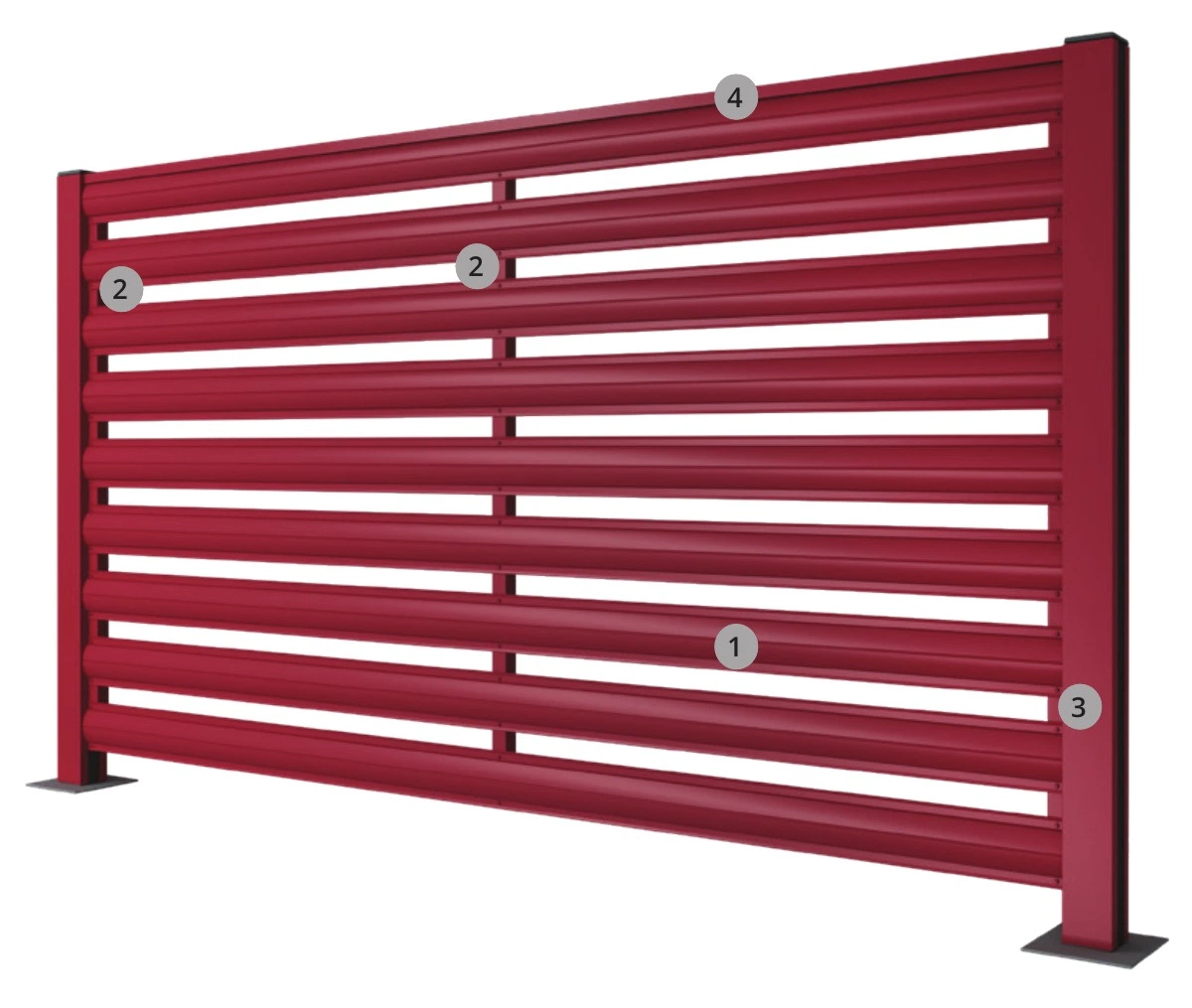

Горизонтальное расположение
В горизонтальной системе используют составные вертикальные планки: обратную часть закрепляют к опоре, лицевую защелкивают на ней. Панели устанавливают с одной или двух сторон, в том числе со смещением.
Рекомендуемый размер секции — до 2 м по высоте и 2,5 м по длине. Условия для ограждения высотой 2 м указаны для I ветрового района и местности типов B и C. Для другой высоты, ветрового района или более открытой площадки конструкцию опор подбирают по расчету.
Для этого профиля просвет между горизонтальными штакетинами ограничен 100 мм. В центре секции предусматривают составную вертикальную планку; для секций шириной менее 1,5 м производитель допускает ее не устанавливать.
- 1 · Заполнение
- Металлические штакетины выбранного профиля
- 2 · Составная планка
- Лицевая и обратная части, боковое и центральное расположение
- 3 · Накладка
- Декоративное оформление опоры
- 4 · Верхняя крышка
- Размер 38х18, устанавливается поверх вертикальных планок
Для крепления панелей в горизонтальной системе производитель указывает саморезы 4,8х19, ПШС 4,2х16 либо вытяжные заклепки 4х10 с окрашенной головкой. Крепление выполняют в штатных точках прилегающих полок. Тип крепежа к опорам выбирают по материалу основания.
Составные планки на металлических опорах закрепляют саморезами 5,5х19 с шагом 40–50 см. После установки панелей собирают центральную планку, при двухстороннем заполнении монтируют обратный ряд, затем устанавливают верхнюю крышку. Нижняя кромка не должна касаться грунта: оставляют зазор 50–70 мм.
Защитные слои
- Защитный слой (г/м2)
- Zn 100-140
- Толщина покрытия (мкм)
- 25
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Отделка и внешний вид
У этого исполнения серая обратная сторона. На завальцованных кромках с обратной стороны могут быть видны узкие полосы лицевого покрытия. Учитывайте это при выборе цвета каркаса.
Для горизонтального заполнения производитель рекомендует двухстороннее покрытие или TwinColor. Отделку составных планок и опор согласуют с видом ограждения с обеих сторон участка.
Хранение и уход
Храните пачки на ровной поверхности с зазором не менее 50 мм от основания, обеспечьте отвод воды и вентиляцию. Срок хранения в пачке ограничен одним месяцем, изделий с защитной пленкой — 30 днями с момента получения заказа. Защищайте пленку от солнца; снимайте ее при температуре от −10 до +30 °C.
Для оцинкованных деталей и изделий с полимерным покрытием производитель запрещает газовую резку, сварку и абразивную резку угловой шлифмашиной. Не допускайте попадания искр, уберите металлическую стружку после монтажа.
Для ухода подходят вода, мягкая щетка или губка и неагрессивные моющие средства. Небольшие царапины на покрытии обрабатывают предназначенным для него ремонтным корректором.
Гарантии этого исполнения
- Гарантия на внешний вид
- 10 лет
- Гарантия на технические характеристики
- 20 лет
- Гарантия на сквозную коррозию
- 20 лет, по условиям производителя
Гарантийные условия зависят от покрытия и соблюдения правил хранения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
- Сертификация/Декларирование
- Обязательное подтверждение соответствия товара не требуется
Цена указана за погонный метр. Стоимость одной штакетины рассчитывается по ее длине в метрах. Базовая цена действует для партии от 4 пог. м. Для меньшего объема предусмотрен отдельный расчет стоимости. Опоры, лаги, составные планки, накладки, крышки и крепеж подбираются отдельно по конструкции ограждения.
