Grand Line · Металлический сайдинг
Квадро Брус 3D.
Геометрия современной облицовки.

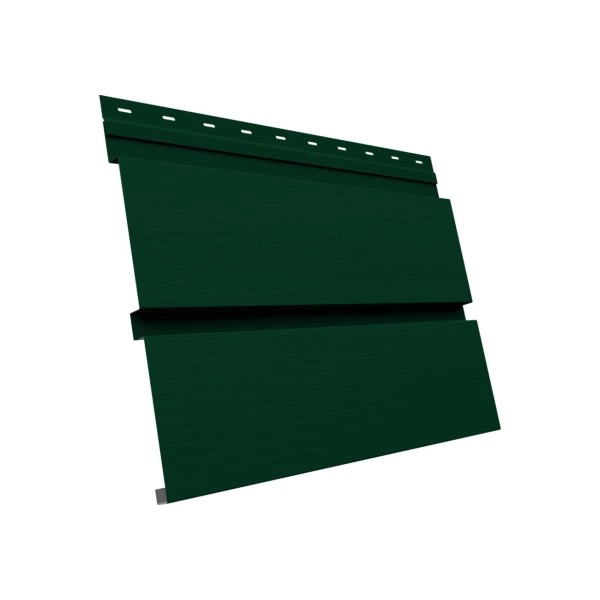

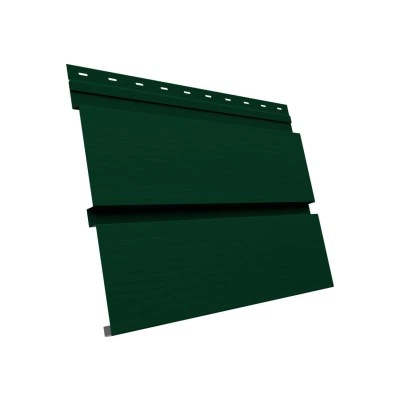

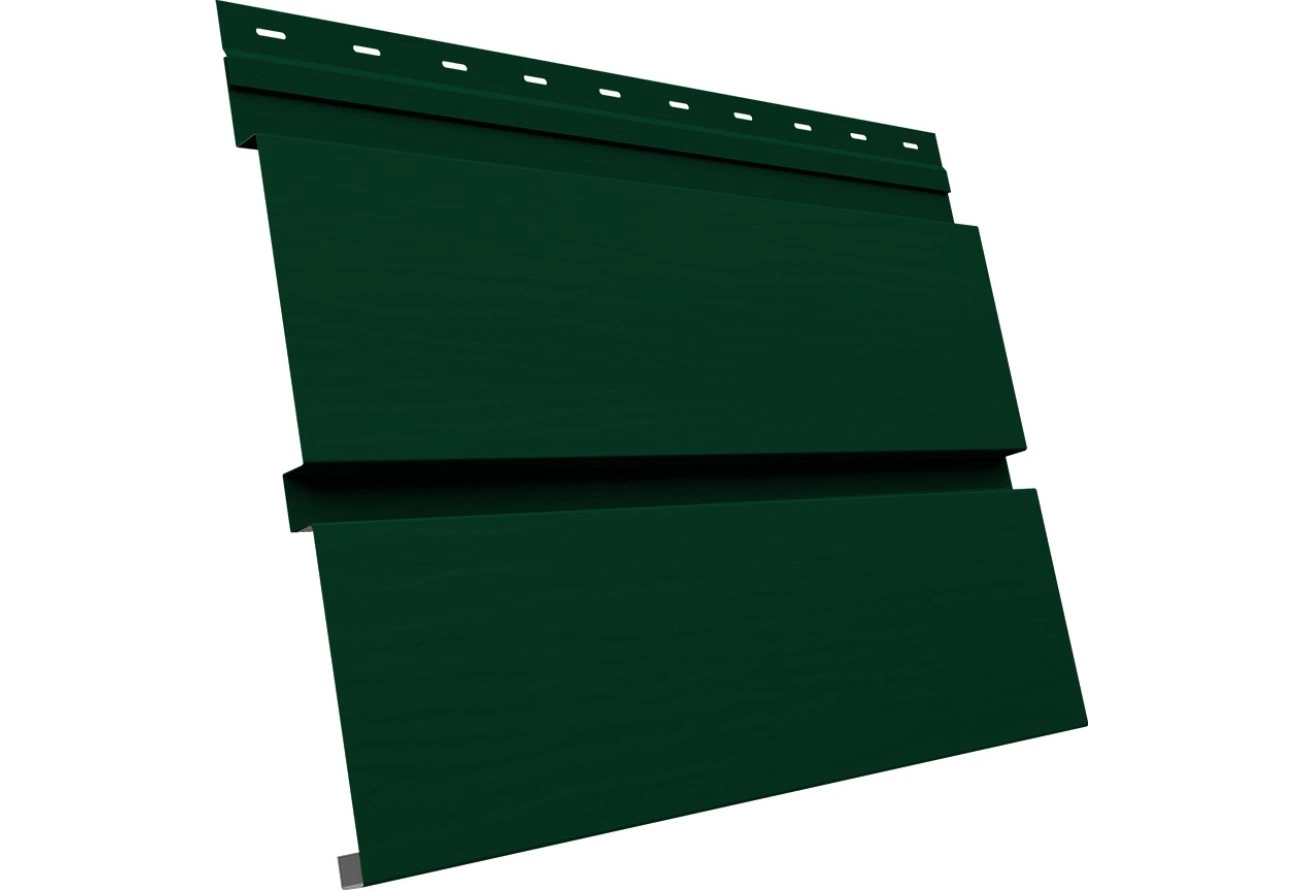

Профилированная панель для облицовки фасада с рисунком бруса. Для этой модели предусмотрены горизонтальный и вертикальный варианты установки с разными узлами каркаса и крепления. Это исполнение: металл 0,5 мм, покрытие Полиэстер, цвет RAL 6005.
Объемная фактура
Специальная 3D-накатка формирует рельеф древесных волокон на металлической поверхности. Фактура сочетается с геометрией профиля; цвет и декоративный рисунок относятся к выбранному покрытию.
Геометрия панели
- Вид сайдинга
- Квадро Брус 3D
- Длина изделия
- 0,50 - 6,00 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
- Ширина общая (мм)
- 340
- Ширина рабочая (мм)
- 293
- Высота профиля (мм)
- 15
- Шаг реза кратный
- 10мм
- Способ монтажа
- вертикальный; горизонтальный
Материал и отделка
- Материал
- оцинкованная сталь
- Толщина (мм)
- 0,5
- Покрытие
- Полиэстер
- Цвет
- RAL 6005
- Цветовой оттенок
- зеленый
- Блеск поверхности
- глянцевая
- Текстура поверхности
- гладкая
- Обратная сторона
- эпоксидная серая
- Пленка
- с пленкой
Защитные слои выбранного исполнения
- Защитный слой (г/м2)
- Zn 80-100
- Толщина покрытия (мкм)
- 25
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Параметры металла, полимерного слоя и обратной стороны относятся к выбранному покрытию. При заказе смежных панелей и доборных элементов сверяйте наименование покрытия, код цвета и фактуру поверхности.
Что учесть перед заказом
Рабочую ширину используют для расчета закрываемой площади, общую — для проверки габаритов детали и узлов сопряжения. Диапазон изготовления по длине не означает, что каждая панель имеет максимальный размер: длину, раскрой и количество согласуют по фасаду.
Для этой позиции производитель указывает кратность реза 10мм. Заказные размеры проверяйте с учетом ограничений выбранного производства.
Каркас и установка панелей
Направление облицовки выбирают до заказа каркаса и доборных элементов. Для горизонтальной установки предусмотрена вертикальная обрешетка, для вертикальной — горизонтальная либо перекрестная система. Начальные, финишные и приемные планки подбирают под выбранную схему.
Если проект не задает другой шаг, профильная инструкция рекомендует расстояние между опорами не более 600 мм, а при высокой ветровой нагрузке — уменьшение до 400 мм. Для конкретной фасадной подсистемы действуют ее собственные ограничения и расчет крепежа.
Саморез с прессшайбой размещают по центру монтажного отверстия. Между головкой и панелью оставляют около 0,8–1 мм: крепление должно сохранять свободный ход панели, без чрезмерного прижима и деформации замка.
Защитную пленку снимают до монтажа. Профильная инструкция ограничивает ее хранение на изделии 30 днями после получения заказа; изделия в пленке защищают от прямого солнца.

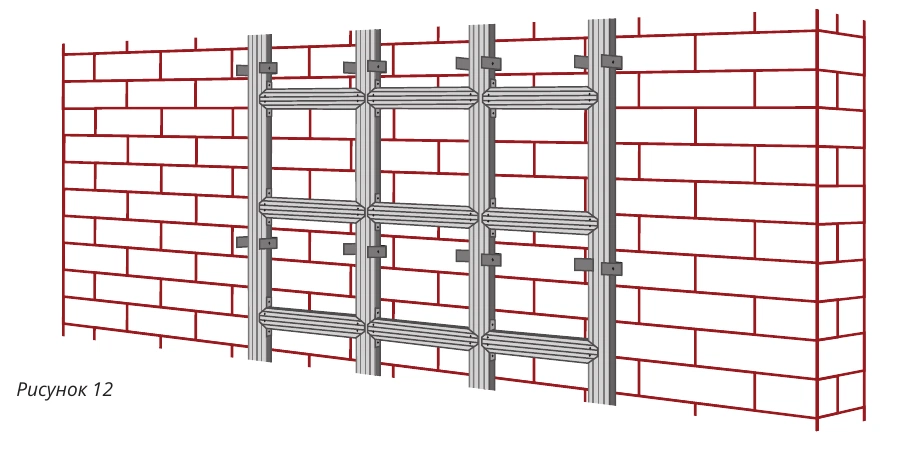

Пример фасадной подсистемы Лайт
Для фасада высотой не более 6 м производитель рассматривает подсистему Лайт. Ее схема для металлического сайдинга задает шаг профилей 500 мм и подвесов 500 мм; между стеной и отделкой предусматривают вентиляционный промежуток 30–50 мм.
Стыки профилей выполняют с промежутком около 5 мм, от отмостки до нижнего края профиля оставляют около 30 мм. Это параметры конкретного варианта подсистемы: состав, опоры, крепеж и применимость проверяют по проекту.
Доборные элементы и проемы
До монтажа выберите простые или сложные угловые и стыковочные планки. Сложные приемные детали устанавливают до панелей, простые накладные — после. Для окон и дверей отдельно рассчитывают откосы, отливы, приемные и финишные элементы.
Составные планки используют только в предусмотренной для них схеме. Проверьте совместимость доборных элементов с геометрией выбранного профиля, чтобы панель свободно входила в приемный паз.
Сохранить отделку при работе
Для подрезки применяют инструмент по металлу, сохраняющий защитные слои. Абразивная резка угловой шлифмашиной запрещена: нагрев и искры повреждают покрытие и увеличивают риск коррозии. После работ удаляют металлическую стружку с поверхности.
Панели хранят на ровном основании с опорами, защищают от осадков и конденсата. При перемещении исключают трение лицевых поверхностей, перегибы и волочение листов; длинные детали поддерживают по длине.
Гарантии этого покрытия
- Гарантия на внешний вид
- 5 лет
- Гарантия на технические характеристики
- 15 лет
Срок на внешний вид и срок на технические характеристики могут различаться. Применяются условия производителя для указанного покрытия с учетом назначения изделия, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за квадратный метр и действует при объеме партии от 8 м². Для меньшего объема условия расчета уточняют по заказу. Каркас, крепеж и доборные элементы рассчитывают отдельно по конфигурации фасада.
