Grand Line · Сложные кровельные узлы

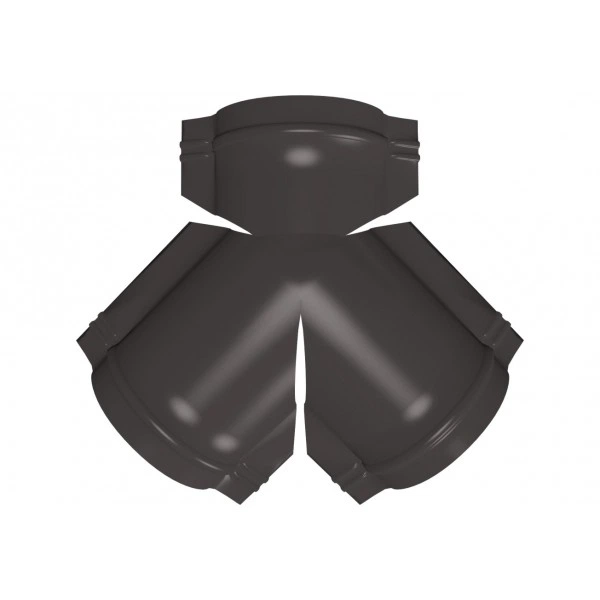

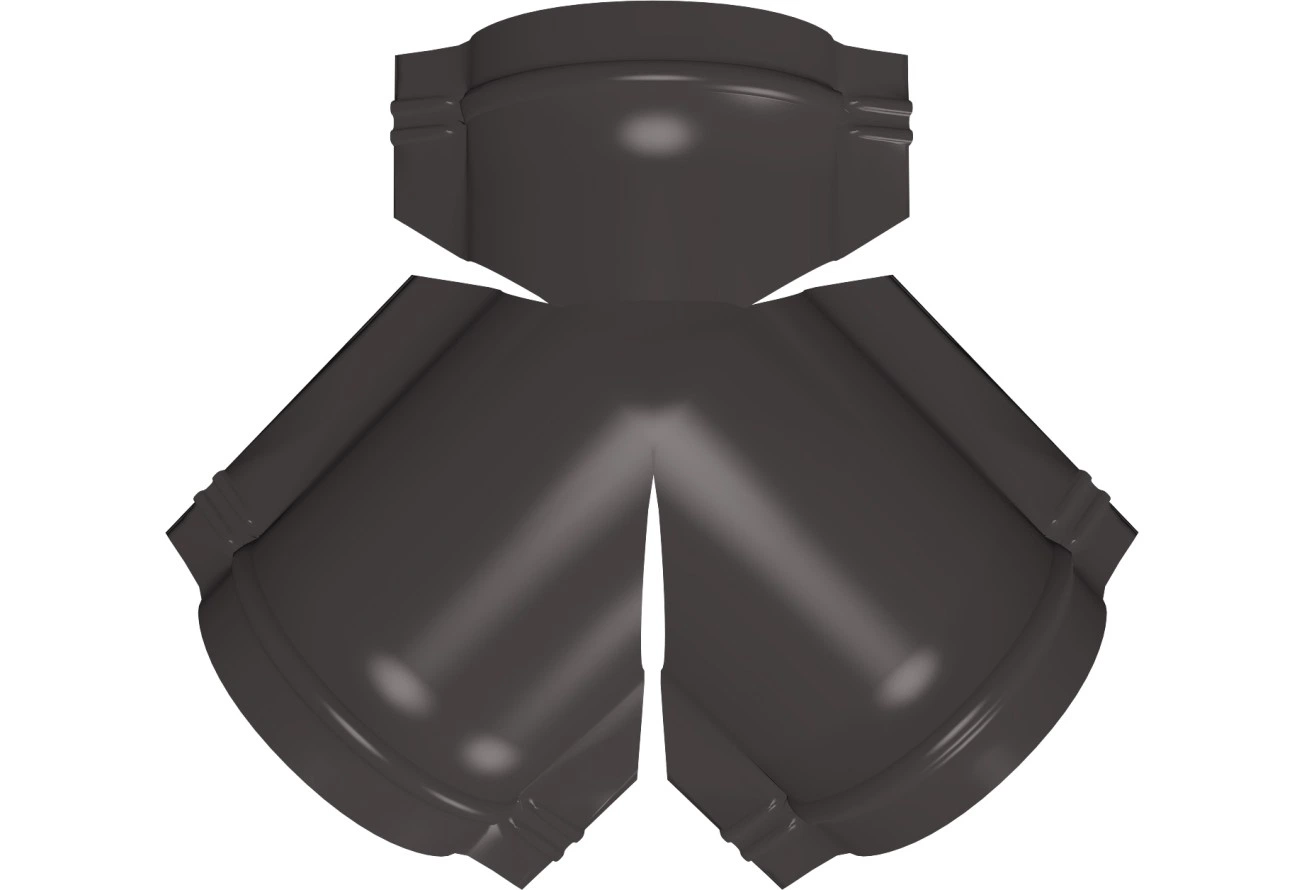

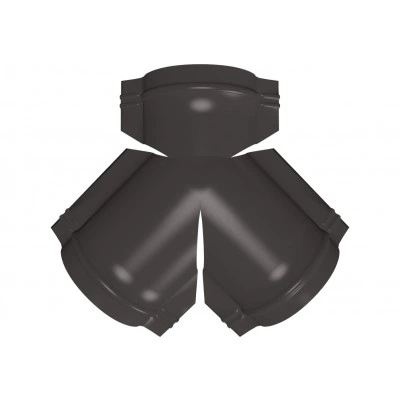

Y-образный тройник малого конька.
Три линии — один стык.
Соединяет два хребта и конек в верхней точке вальмы. Y-образная форма оформляет сопряжение трех направлений полукруглого конька.
Форма и совместимость
- Исполнение
- Для малого полукруглого конька
- Соединяемые направления
- 3
- Длина детали
- 420 мм
- Толщина металла
- 0,5 мм
Материал и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Drap
- Цвет
- RR 32
- Цветовой оттенок
- темно-коричневый
- Текстура поверхности
- текстурированная
- Блеск поверхности
- матовая
- Обратная сторона
- эпоксидная серая
- Пленка
- с пленкой
Геометрия соединения

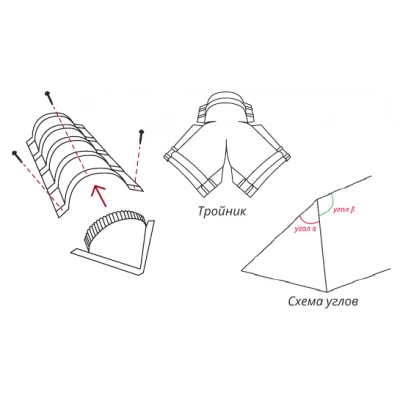

Для Y-образного соединения производитель указывает углы α 60–90° и β 135–150° по монтажной схеме.
До заказа сопоставьте углы кровли и поперечное сечение коньковых планок с выбранным соединительным элементом. Малый и большой типоразмеры подбираются к своей системе конька.
Подбор поверхности
Сверяйте точное название покрытия, цвет, текстуру и блеск соседних коньковых планок. Одинаковый код RAL может встречаться у разных поверхностей. Толщина металла и защитного слоя относятся к выбранному исполнению.
Монтаж сложного стыка
В месте соединения выполняют дополнительную гидроизоляцию. Деталь устанавливают поверх коньковых планок, согласуют с углом наклона вальмы и фиксируют саморезами или заклепками. Стыки герметизируют совместимым кровельным герметиком по устройству узла.
Проверяйте прилегание всех трех направлений до окончательной фиксации. Крепеж и герметизацию подбирают по проекту кровли и фактической геометрии сопряжения.
Вентиляция кровли
Сохраните предусмотренную подкровельную вентиляцию: приток воздуха у карниза и выход у верхних узлов. Соединительная деталь оформляет стык, а вентиляционные элементы и защиту от задувания снега выбирают по конструкции кровли.
Защитные слои этого исполнения
- Защитный слой (г/м2)
- Zn 100-140
- Основа покрытия
- полиэфир
- Толщина покрытия (мкм)
- 25
- Стойкость к УФ
- RUV3
Гарантии покрытия
- Гарантия на внешний вид
- 10 лет
- Гарантия на технические характеристики
- 20 лет
- Гарантия на сквозную коррозию
- 20 лет, по условиям производителя
Сроки применяются по условиям производителя для конкретного покрытия с учетом хранения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за один соединительный элемент. Коньковые планки, крепеж, герметик и гидроизоляционные материалы комплектуют отдельно по устройству кровли.
