Grand Line · Металлические софиты
Классик.
Сплошная подшивка свеса.
Панель Классик серии в02 для оформления карнизного свеса, потолка террасы или крыльца. В этом исполнении: без перфорации, металл 0,45 мм, покрытие Полиэстер, цвет RAL 6002.
Геометрия и исполнение
- Профиль
- Классик
- Исполнение
- без перфорации
- Серия
- в02
- Ширина общая (мм)
- 358±5
- Ширина рабочая (мм)
- 325±5
- Высота профиля (мм)
- 14
- Длина изделия
- 0,20 - 3,00 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
Материал и отделка
- Материал
- оцинкованная сталь
- Толщина (мм)
- 0,45
- Покрытие
- Полиэстер
- Цвет
- RAL 6002
- Цветовой оттенок
- темно-зеленый
- Текстура поверхности
- гладкая
- Блеск поверхности
- глянцевая
- Обратная сторона
- эпоксидная серая
- Пленка
- с пленкой
Подшивка и вентиляция
Сплошную панель выбирают для участков, где приток воздуха через подшивку не требуется. Если конструкция кровли предусматривает вход воздуха через карниз, вентиляционные участки закладывают отдельно по схеме свеса.
Подберите рисунок панели под фасад и геометрию свеса. Общая и рабочая ширина имеют разное назначение: рабочую учитывают при расчете закрываемой поверхности, общую — при проверке габаритов детали. Длину, раскрой и доборные элементы согласуют для выбранного исполнения.
Подготовка и крепление
До заказа измерьте свесы по плоскости подшивки, ширину лобовой доски и длину карнизов и фронтонов. Производитель рекомендует для ограничения провисания использовать панели длиной не более 2 м. Диапазон изготовления выбранного исполнения указан в его размерах.
Каркас подшивки выполняют из деревянных досок или брусков; допускаются оцинкованные металлические профили. Шаг обрешетки по центрам — не более 400 мм. При длине свеса более 800 мм предусматривают три точки крепления софита.
Панель закрепляют саморезом с прессшайбой в центре монтажного отверстия. Между шляпкой и панелью оставляют около 0,8–1 мм для свободного горизонтального хода. Крепеж и узел опирания подбирают под материал каркаса.
Для саморезов Smart Fix производитель указывает ориентир 10 штук на 1 м² подшивки с запасом 5–10%. Участок без резьбы под шляпкой оставляет возможность движения панели при температурных изменениях; фактический расход уточняют по каркасу и раскрою.

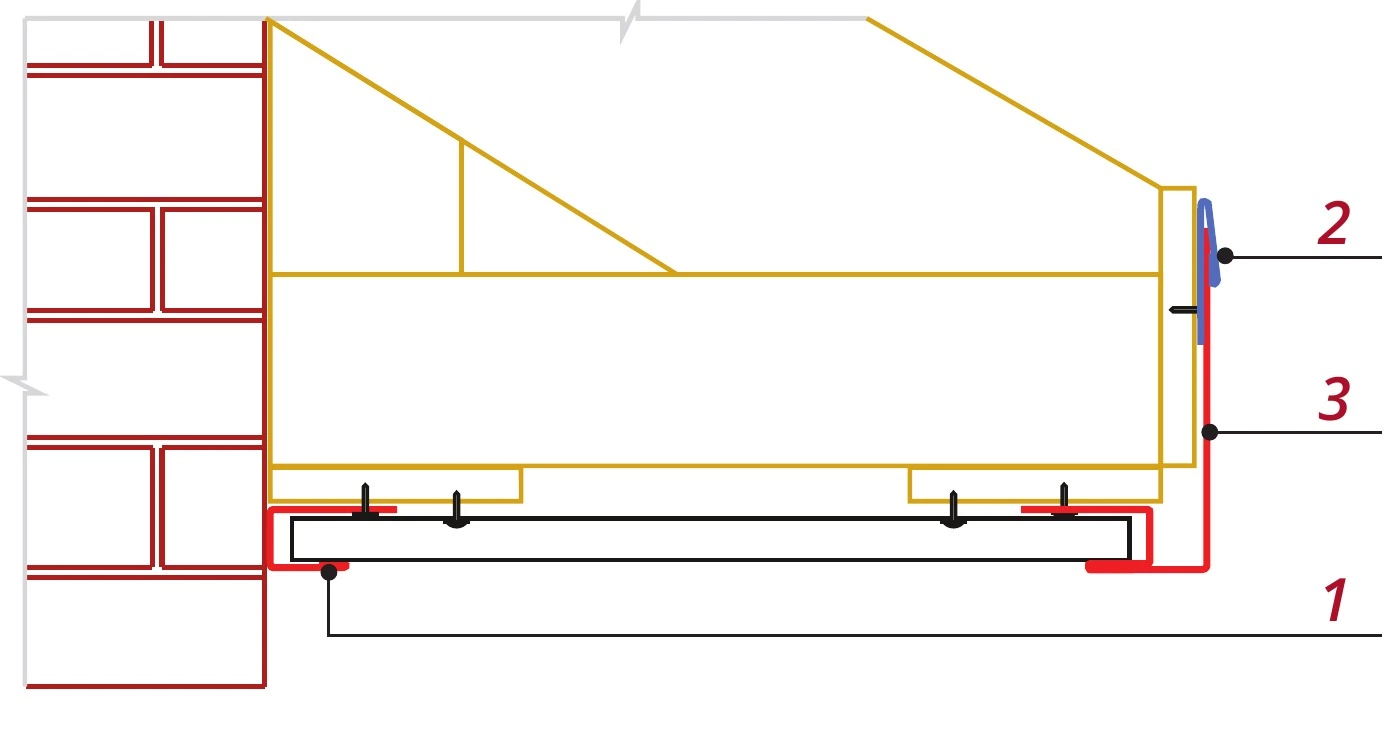

Узел с J-фаской
Со стороны стены устанавливают приемный J-профиль, по верхней линии лобовой доски — финишную планку. J-фаску вводят в финишную планку и закрепляют к каркасу; такая схема позволяет скрыть крепеж.
- 1 · J-профиль
- Приемный элемент со стороны стены
- 2 · Финишная планка
- Верхнее крепление J-фаски
- 3 · J-фаска
- Оформление лобовой части свеса
Для схемы с J-фаской производитель подготавливает панель на 50 мм короче расстояния от стены до края лобовой доски и размещает ее по центру приемных пазов. Для схемы с лобовой планкой предусмотрен другой припуск — 10–20 мм. Размеры выбранного узла проверяют до раскроя.
Защитные слои
- Защитный слой (г/м2)
- Zn 60-100
- Толщина покрытия (мкм)
- 25
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Хранение и работа с панелями
Берегите панели от перегибов и не перемещайте их волоком. Храните под навесом или в закрытом помещении, защищая от осадков и прямого солнца; зазор от основания — не менее 50 мм. Упаковочные материалы снимают после разгрузки. Для продукции с полимерным покрытием срок хранения в пачке ограничен одним месяцем.
Защитную пленку удаляют до монтажа. Изделия в пленке хранят не более 30 дней с получения заказа и защищают от солнца; пленку снимают при температуре от −10 до +30 °C.
Абразивная резка угловой шлифмашиной повреждает защиту и запрещена производителем. Используйте подходящие ножницы по металлу, вырубной инструмент или разрешенную режущую насадку. Для небольших повреждений полимерного покрытия предусмотрен ремонтный корректор.
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 5 лет
- Гарантия на технические характеристики
- 10 лет
Сроки относятся к указанным характеристикам и покрытию. Гарантийные условия учитывают приемку, хранение, обработку, монтаж и эксплуатацию панелей.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
- Сертификация/Декларирование
- Обязательное подтверждение соответствия товара не требуется
