Grand Line · Металлические софиты
Классик.
Акцент в центре панели.
Панель Классик серии в02 для оформления карнизного свеса, потолка террасы или крыльца. В этом исполнении: частичная перфорация, металл 0,45 мм, покрытие Принт Премиум, цвет Античный дуб TwinColor.
Геометрия и исполнение
- Профиль
- Классик
- Исполнение
- частичная перфорация
- Серия
- в02
- Ширина общая (мм)
- 358±5
- Ширина рабочая (мм)
- 325±5
- Высота профиля (мм)
- 14
- Длина изделия
- 0,20 - 3,00 м фактическое ограничение размеров может отличаться в зависимости от завода-производства
Материал и отделка
- Материал
- оцинкованная сталь
- Толщина (мм)
- 0,45
- Покрытие
- Принт Премиум
- Цвет
- Античный дуб TwinColor
- Цветовой оттенок
- темно-коричневый
- Текстура поверхности
- текстурированная
- Блеск поверхности
- полуглянцевая
- Обратная сторона
- TwinColor
- Пленка
- с пленкой
Подшивка и вентиляция
Отверстия расположены в центральной зоне панели. Необходимость и площадь вентиляционных участков определяют по устройству кровли. Когда требуется приток воздуха через карнизный свес в подкровельное или чердачное пространство, производитель указывает применение полностью перфорированных софитов.
Подберите рисунок панели под фасад и геометрию свеса. Общая и рабочая ширина имеют разное назначение: рабочую учитывают при расчете закрываемой поверхности, общую — при проверке габаритов детали. Длину, раскрой и доборные элементы согласуют для выбранного исполнения.
Подготовка и крепление
До заказа измерьте свесы по плоскости подшивки, ширину лобовой доски и длину карнизов и фронтонов. Производитель рекомендует для ограничения провисания использовать панели длиной не более 2 м. Диапазон изготовления выбранного исполнения указан в его размерах.
Каркас подшивки выполняют из деревянных досок или брусков; допускаются оцинкованные металлические профили. Шаг обрешетки по центрам — не более 400 мм. При длине свеса более 800 мм предусматривают три точки крепления софита.
Панель закрепляют саморезом с прессшайбой в центре монтажного отверстия. Между шляпкой и панелью оставляют около 0,8–1 мм для свободного горизонтального хода. Крепеж и узел опирания подбирают под материал каркаса.
Для саморезов Smart Fix производитель указывает ориентир 10 штук на 1 м² подшивки с запасом 5–10%. Участок без резьбы под шляпкой оставляет возможность движения панели при температурных изменениях; фактический расход уточняют по каркасу и раскрою.

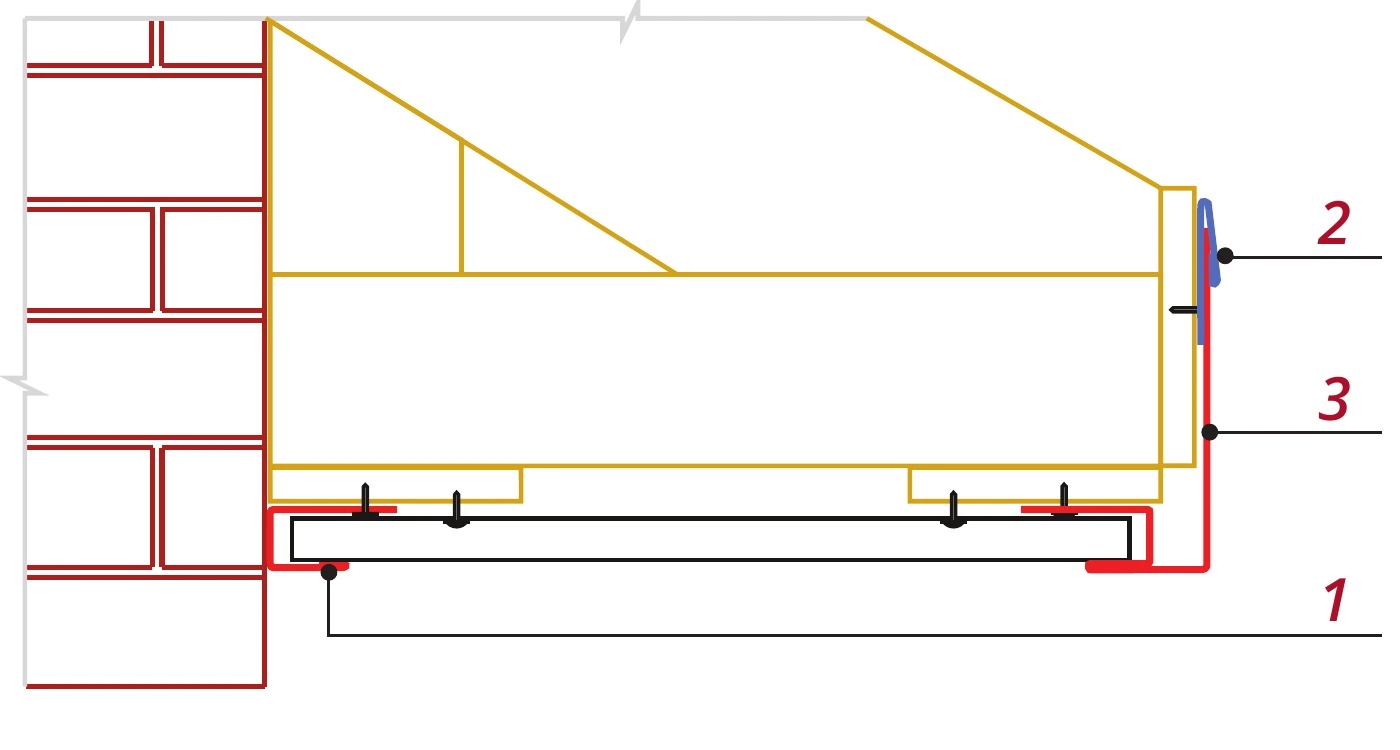

Узел с J-фаской
Со стороны стены устанавливают приемный J-профиль, по верхней линии лобовой доски — финишную планку. J-фаску вводят в финишную планку и закрепляют к каркасу; такая схема позволяет скрыть крепеж.
- 1 · J-профиль
- Приемный элемент со стороны стены
- 2 · Финишная планка
- Верхнее крепление J-фаски
- 3 · J-фаска
- Оформление лобовой части свеса
Для схемы с J-фаской производитель подготавливает панель на 50 мм короче расстояния от стены до края лобовой доски и размещает ее по центру приемных пазов. Для схемы с лобовой планкой предусмотрен другой припуск — 10–20 мм. Размеры выбранного узла проверяют до раскроя.
Защитные слои
- Защитный слой (г/м2)
- Zn 100-140
- Толщина покрытия (мкм)
- 25
- Основа покрытия
- полиэфир
- Стойкость к УФ
- RUV3
Хранение и работа с панелями
Берегите панели от перегибов и не перемещайте их волоком. Храните под навесом или в закрытом помещении, защищая от осадков и прямого солнца; зазор от основания — не менее 50 мм. Упаковочные материалы снимают после разгрузки. Для продукции с полимерным покрытием срок хранения в пачке ограничен одним месяцем.
Защитную пленку удаляют до монтажа. Изделия в пленке хранят не более 30 дней с получения заказа и защищают от солнца; пленку снимают при температуре от −10 до +30 °C.
Абразивная резка угловой шлифмашиной повреждает защиту и запрещена производителем. Используйте подходящие ножницы по металлу, вырубной инструмент или разрешенную режущую насадку. Для небольших повреждений полимерного покрытия предусмотрен ремонтный корректор.
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 5 лет
- Гарантия на технические характеристики
- 10 лет
- Гарантия на сквозную коррозию
- 10 лет, по условиям производителя
Сроки относятся к указанным характеристикам и покрытию. Гарантийные условия учитывают приемку, хранение, обработку, монтаж и эксплуатацию панелей.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
- Сертификация/Декларирование
- Обязательное подтверждение соответствия товара не требуется
