Grand Line · Доборные элементы фасада

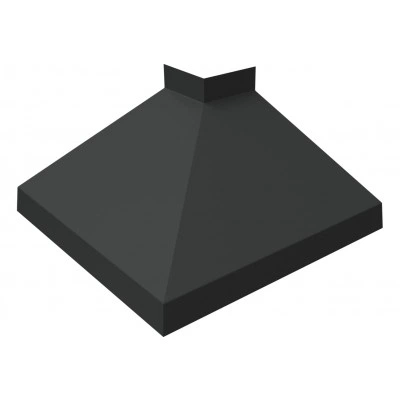

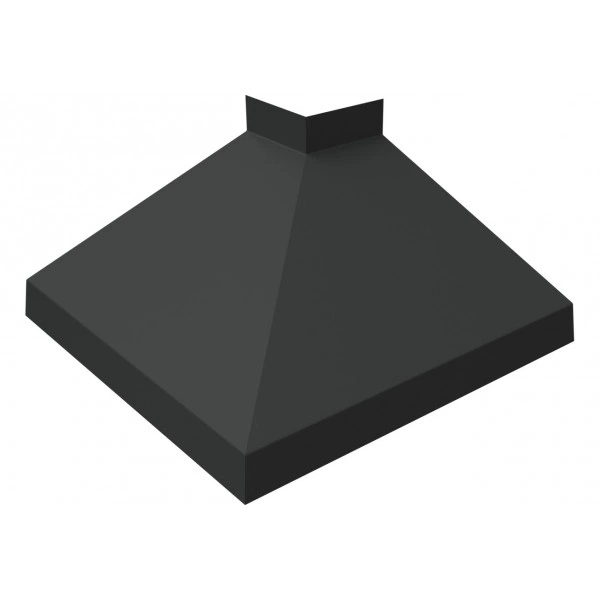

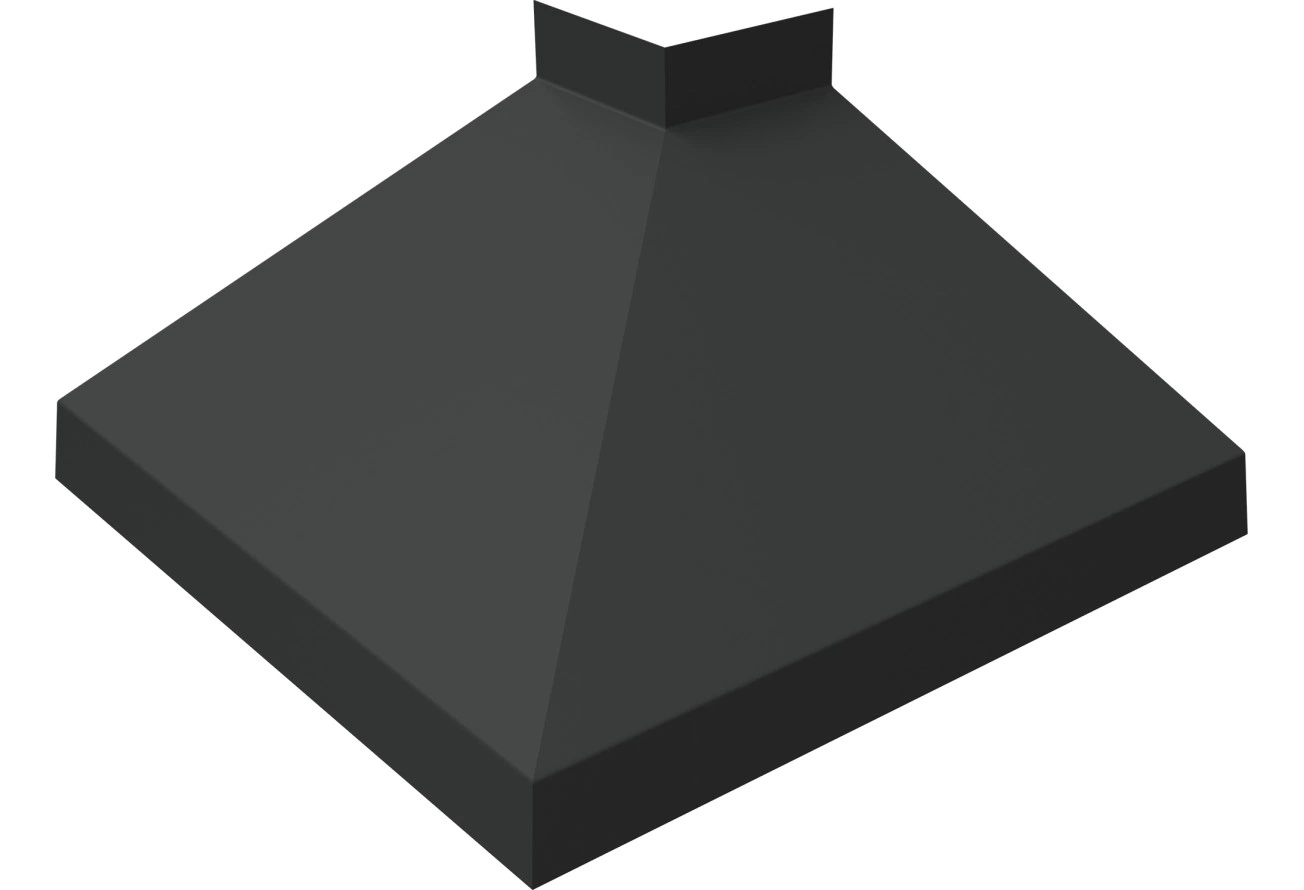

Внешний угол отлива.
Чистая линия на повороте.
Готовая металлическая накладка для выступающего угла фасадного отлива. Исполнение с полкой 150 мм помогает аккуратно соединить линии отлива на повороте и согласовать узел с отделкой фасада.
Размеры и исполнение
- Исполнение
- Внешний
- Размер полки
- 150 мм
- Длина по каталожной характеристике
- 400 мм
Металл и поверхность
- Материал
- оцинкованная сталь
- Толщина металла
- 0,5 мм
- Покрытие
- PurLite матовый
- Цвет
- RAL 7016
- Блеск поверхности
- матовая
- Текстура поверхности
- текстурированная
- Обратная сторона
- эпоксидная серая/RAL 1015
Деталь для своего узла
Для этой позиции выбирают внешний поворот и полку 150 мм. Размер полки и каталожная длина 400 мм описывают разные параметры. Перед заказом сопоставьте форму накладки с геометрией установленного отлива и примыканием к фасаду.

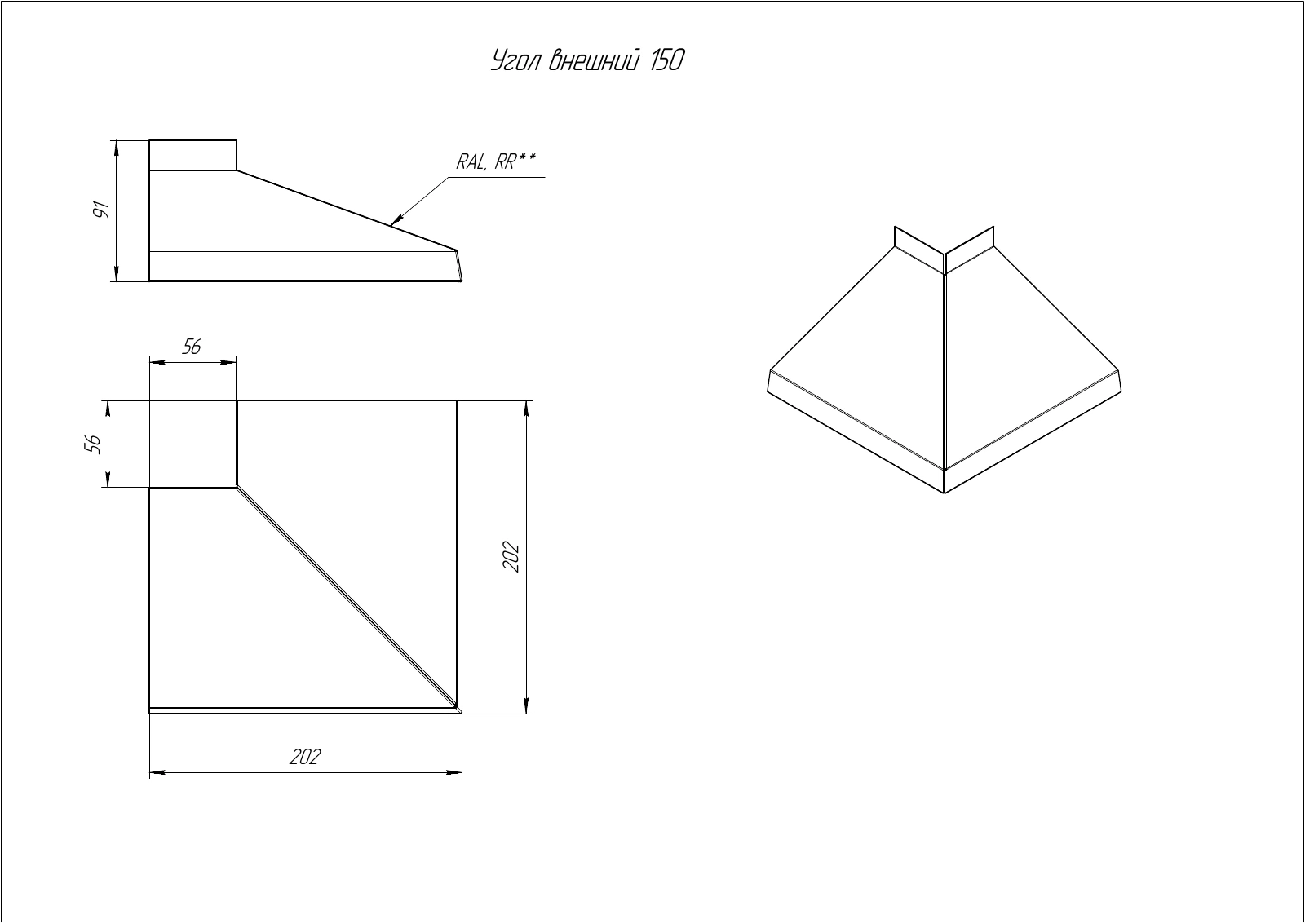

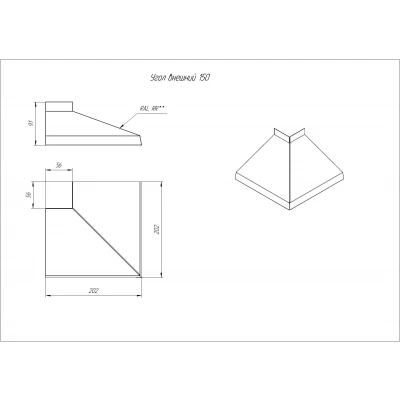

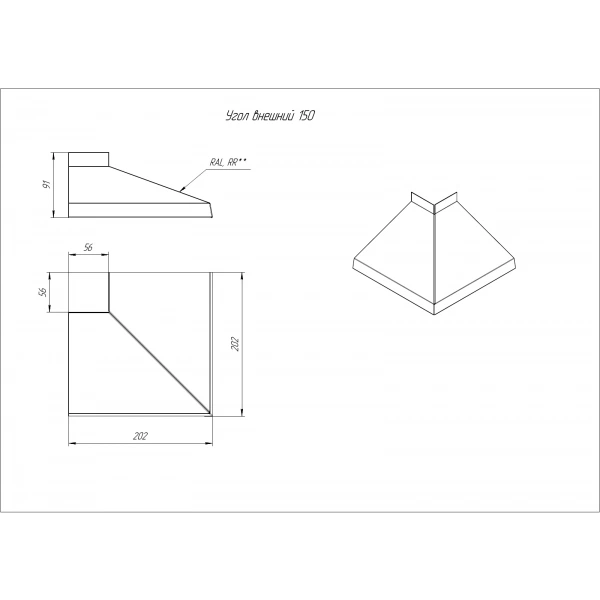

Геометрия внешнего угла 150 мм
- Размер на плане
- 202×202 мм
- Высота задней части
- 91 мм
- Размер заднего возврата
- 56 мм
Размеры на плане относятся к готовой детали и показаны на схеме отдельно. Их не следует приравнивать к каталожной характеристике длины 400 мм.
Совместимость с фасадной отделкой
Производитель указывает применение с виниловым и металлическим сайдингом, фасадными панелями и панелями ЯФАСАД. Накладку подбирают к отливу по размеру полки, направлению поворота, покрытию и цвету. Крепление и примыкания определяют по конструкции узла; количество деталей считают по числу соответствующих углов фасада.
Защита выбранного металла
- Защитный слой (г/м2)
- Zn 180
- Основа покрытия
- полиуретан
- Толщина покрытия (мкм)
- 35
- Стойкость к УФ
- RUV3
Для видимых соседних элементов сверяйте точный код цвета и тип покрытия. Матовая, глянцевая и текстурированная поверхности по-разному воспринимаются при освещении; обратная сторона также зависит от исполнения.
Подготовка и сохранность покрытия
Проверьте состояние металла и поверхности при приемке, храните детали с защитой от осадков и конденсата. При обработке не применяют углошлифовальную машину с абразивным кругом: горячие частицы повреждают защитные слои. Механическую переработку стали с полимерным покрытием выполняют при температуре не ниже +15 °C.
Защитная пленка предназначена для перевозки и обработки. Указанный производителем срок хранения деталей с пленкой — не более 30 дней после получения заказа, с защитой от солнечных лучей. Температура снятия пленки — от −10 до +30 °C.
Гарантии выбранного исполнения
- Гарантия на внешний вид
- 15 лет
- Гарантия на технические характеристики
- 30 лет
Сроки на технические характеристики и внешний вид могут различаться. Область действия зависит от покрытия, условий окружающей среды, назначения детали, хранения и монтажа. Для изделий с рисунком Принт отдельно учитывают ограничения производителя по применению и положению поверхности.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена указана за штуку. Прямые отливы, крепеж и материалы примыкания подбираются отдельно по фасадному узлу.
