Верхний отлив для Кликфальца.
Завершенное примыкание над проемом.

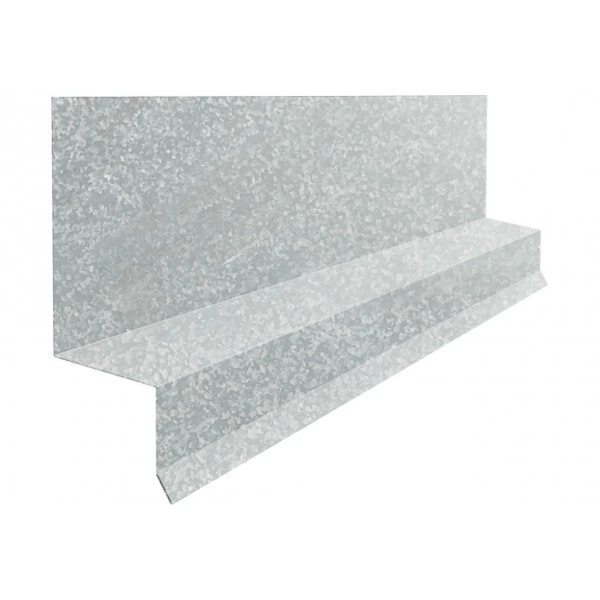

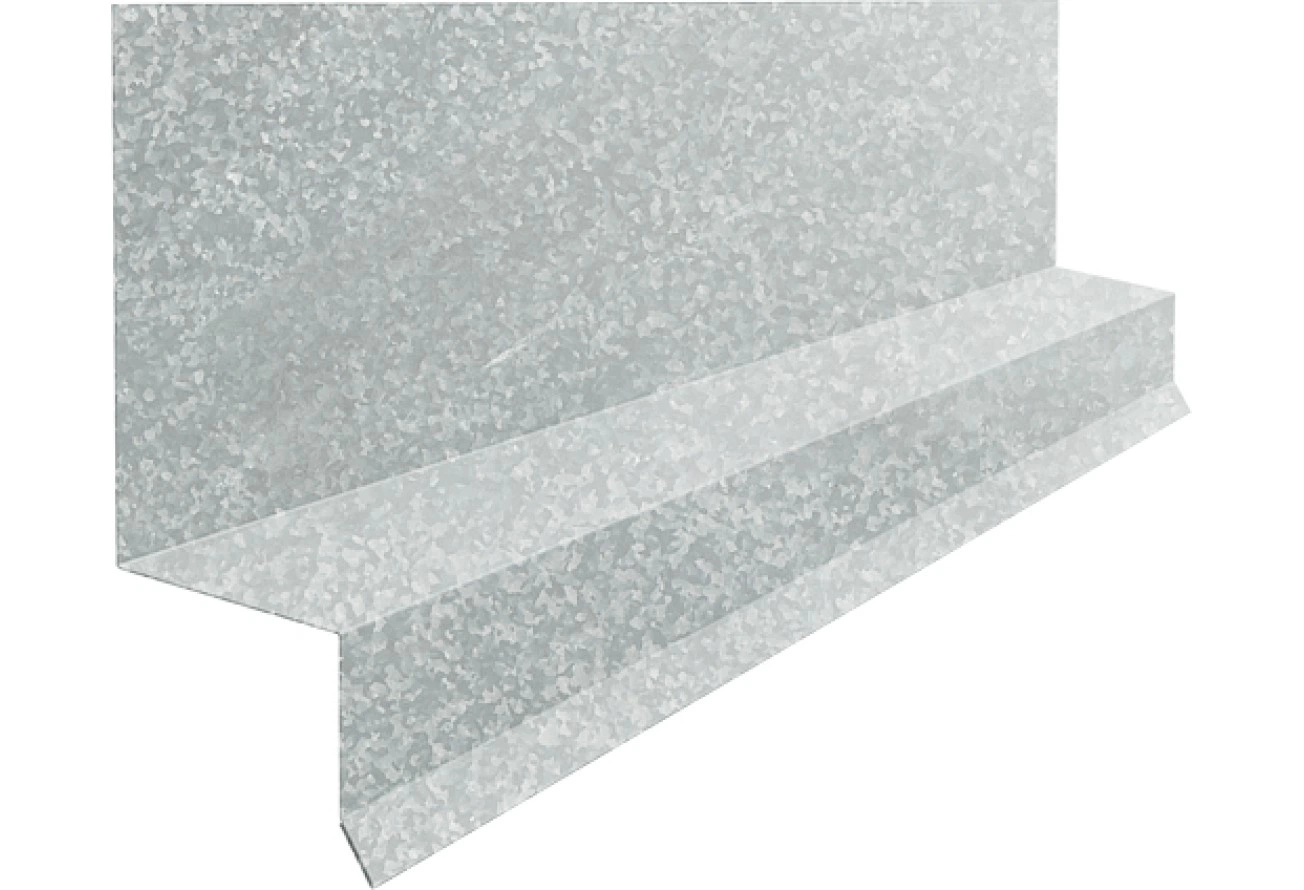

Верхний элемент обхода проема при облицовке фасада панелями Кликфальц. Помогает отводить осадки от верхнего примыкания и оформляет переход от панелей к оконному или дверному проему.
Назначение и размеры
- Расположение
- Верхнее примыкание проема
- Длина детали
- 3000 мм
- Толщина металла
- 0,55 мм
- Тип продукции
- Кликфальц®; Кликфальц® Double Pro; Кликфальц® Pro
- Вид
- верхний
Материал и поверхность
- Материал
- оцинкованная сталь
- Покрытие
- Цинк
- Цвет
- Цинк

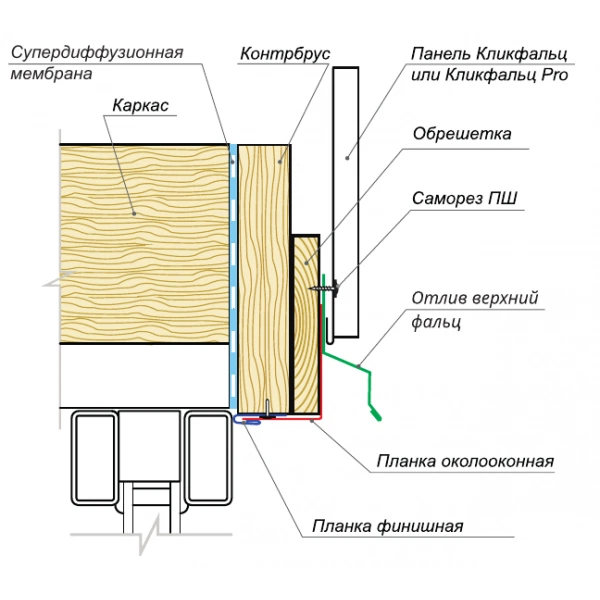

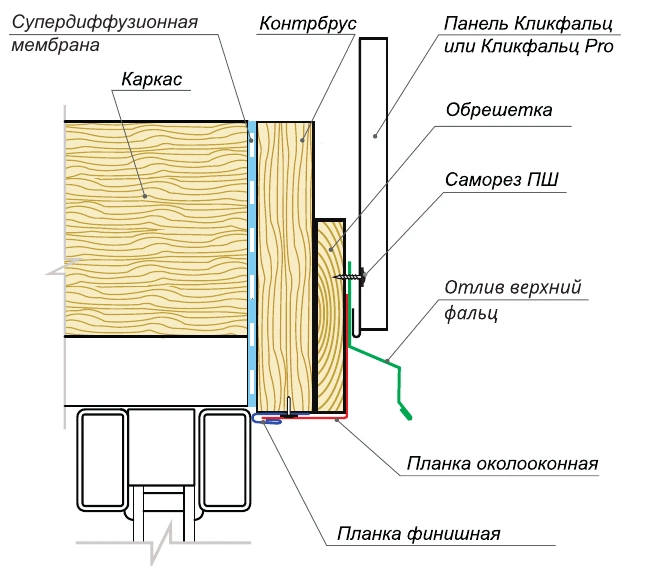

Узел верхнего примыкания
В варианте обхода без наличника верхний отлив устанавливают над проемом в составе примыкания фасадных панелей. На схеме показаны сопряжения с околооконной и финишной планками, каркасом, обрешеткой и супердиффузионной мембраной.

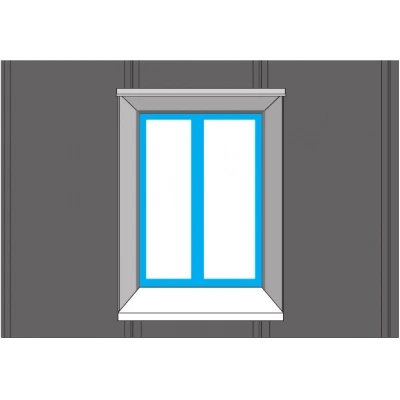

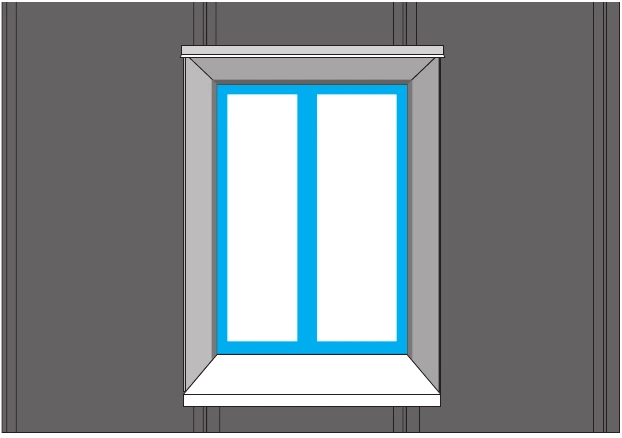

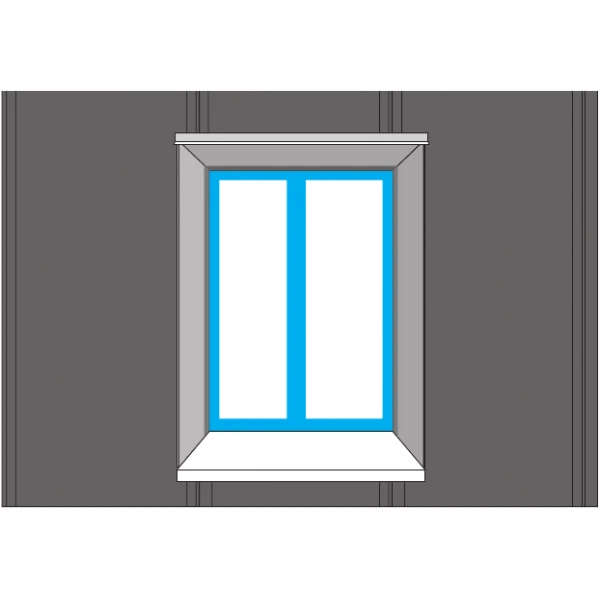

Обход проема на фасаде
Верхнее, боковые и нижнее примыкания согласуют между собой. Отлив является верхней деталью обрамления; остальные элементы проема, крепеж и материалы гидроизоляции комплектуют по устройству фасада.
Подбор под облицовку
Сопоставьте геометрию примыкания с профилем фасадных панелей и глубиной проема. Для единой отделки сверяйте точное покрытие, код цвета, текстуру и блеск. Одинаковый цвет не означает одинаковую поверхность у разных покрытий.
Монтаж и комплектация
Положение отлива, сопряжение с мембраной и крепление согласуют с конструкцией каркаса и обрешетки. В показанном узле используется саморез с прессшайбой. Количество крепежа, шаг установки и подрезку определяют по проекту и фактическим размерам примыкания.
При расчете учитывайте ширину проема, сопряжения с боковыми деталями и подрезку. Сохраняйте защитные слои при обработке, удаляйте металлическую стружку и не допускайте повреждения поверхности инструментом.
Защитные слои выбранного исполнения
- Защитный слой (г/м2)
- Zn 80-140
Гарантии покрытия
- Гарантия на технические характеристики
- 6 месяцев
Сроки действуют по условиям производителя для конкретного исполнения с учетом хранения, монтажа и эксплуатации.
Производство
- Бренд
- Grand Line
- Страна бренда
- Россия
- Страна производства
- Россия
Цена относится к одной планке длиной 3000 мм. Околооконные и финишные планки, фасадные панели, крепеж и материалы гидроизоляции подбирают отдельно по конструкции проема.
